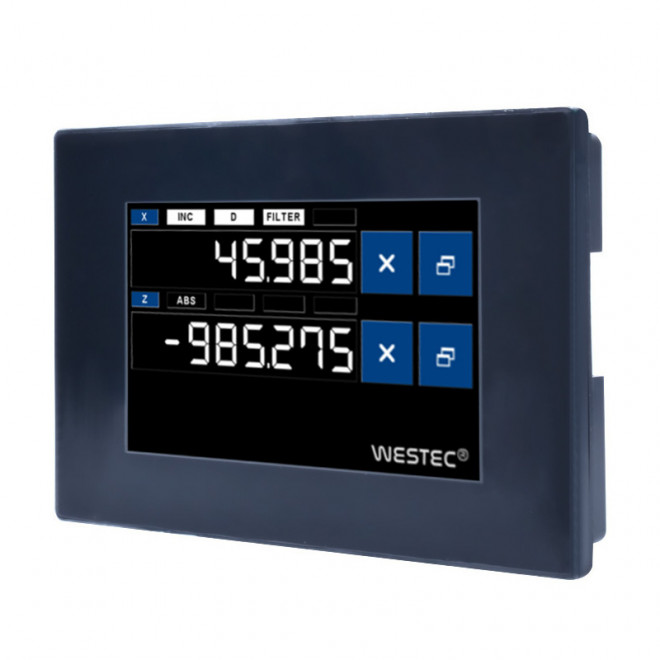

Digitale 2 - Achsen Positionsanzeige Relais - Schaltfunktion Universal Westec WPA N902V

VIELFÄLTIGSTE EINSATZMÖGLICHKEITEN DURCH DIE FLEXIBLE NUTZBARKEIT DER RELAIS - SCHALTFUNKTIONEN

POSITIONSANZEIGE MIT RELAIS - STANDARDFUNKTIONEN

AUCH AUTOMATISERUNGSAUFGABEN WERDEN AN KONVENTIONELLEN MASCHINEN MÖGLICH

Als klassisches Beispiel soll hier die Automatiserung einer Bearbeitungsachse dienen In Verbindung mit einem motorischen Tischvorschub lässt sich die Automatiserung der entsprechenden Achse sehr einfach realisieren Die Koordinaten für die Sollwerte sind über den Touchscreen der Positionsanzeige schnell und komfortabel parametriert Die Automatik wird gestartet und das N900 positioniert die Achse präzise zur angegebenen Zielkoordinate Hierdurch wird die Effizienz der digitalen Positionsanzeige in der Bearbeitung nochmals deutlich gesteigert In Verbindung mit der "Premium" - Relaisausführung sind komplexe Schaltaufgaben möglich

RELAIS - SONDERFUNKTION "AUTO-AKTIV"

In der optionalen Standard - Ausführung schaltet das Relais, je nach Modus, den angeschlossenen Aktor EIN bzw. AUS Anschließend ist der Schaltvorgang beendet, die Steuerung ist im Bereitschaftsmodus für die Eingabe einer neuen Schaltfunktion Die optionale "Auto-Aktiv" - Funktion führt den gewünschten Schaltvorgang wie in der Standardfunktion aus Anschließend wrid der Schaltvorgang jedoch nicht beendet, die Steuerung der Positionsanzeige bleibt im aktiven Wartezustand Wird der entsprechende Sollwert über- bzw. unterschritten, startet die Sequenz des auszuführenden Schaltvorgangs erneut automatisch Ein manueller Start ist also nicht erforderlich, was in der Serien- Produktion bzw. Anwendung eine erhebliche Effizienssteigerung bedeutet

RELAIS - SONDERFUNKTIONEN "PREMIUM"

Die Ausführung der Relaissteuerung in der optionalen "Premium" - Ausführung beinhaltet die Standard - Schaltbox mit deren Funktionalität Zusätzlich kommen die maximal flexiblen Funktion der freien Relaiszuordnung zu den Achsen hinzu Das bedeutet, Sie können nicht nur ein vorhandenes Relais einer Achse frei zuordnen In der "Premium" - Ausführung können Sie gleich mehrere oder alle vorhandenen Relais einer einzigen Achse zuordnen Auch der Multifunktions - Positionsanzeige N901V können so praktisch "unbegrenzt" viele Relais einer einzigen Achse zugeordnet werden So können auf der Gesamtstrecke einer Bearbeitung mehrere und unterschiedlichste Schaltvorgänge ausgeführt werden In Kombination mit der optionalen "Auto-Aktiv" - Funktionalität ergibt sich eine fast unbegrenzte Variabilität und Flexibilität

DIE N900ER - SERIE: INNOVATIV - BEDIENKOMFORT - ZUKUNFTSORIENTIERT - INDIVIDUALISIERBAR

Die Geräte der N900er - Serie sind upgrade- sowie individualiserbar Sollten Sie Sonderfunktionen benötigen, können diese optional in Ihr N900 programmiert werden Ein entscheidender Faktor dabei ist, dass dieses auch später nach dem Erwerb des N900 erfolgen kann Die optionalen Funktionen müssen Ihnen also nicht schon beim Kauf des Gerätes bekannt sein bzw. implementiert werden

N900V - DIGITALANZEIGEN MIT TFT - TOUCHSCREEN

Das TFT - Touchscreen der neuen N900-Generation bietet ein Höchstmass an Bedienkomfort, Übersichtlichkeit und Funktionalität Die Auflösung und Darstellung ist bedeutend besser als bei anderen Geräten mit LCD - oder LED - Anzeige Die Bedienbarkeit ist weitaus besser als bei allen Geräten mit konventionellen Tasten, Folientastaturen etc. Das Display ist durch eine zusätzliche Schutzschicht im Gehäuse nochmals bestens geschützt und entsprechend unempfindlich Große, kontrastreiche Ziffern, auch aus weiterer Entfernung ausgezeichnet ablesbar sind, erheblich besser als konventionelle Anzeigen Auf den sehr übersichtlich gestalteten Bedienerseiten findet man sich problemlos und schnell zurecht Aktuelle bzw. aktive Systemeinstellungen werden ebenfalls permanent angezeigt Die Funktionen und das Layout bieten beste und intuitive Bedienbarkeit

GEHÄUSEBESONDERHEITEN

Die Gehäuse der N900-Serie sind auf der Rückseite mit einer universellen Gerätehaltung ausgestattet, welche eine Vielzahl von Montagemöglichkeiten bietet Weiterhin bieten die N900-Geräte auch die Möglichkeit der Einbaumontage in eine bspw. Schaltschranktür, ein externes Gehäuse, etc. Montagehalterungen und Dichtung zum Einbau sind optional erhältlich

Funktionen Positionsanzeige

Steckerbelegung Digitalanzeige D-SUB9

TTL	1	2	3	4	5	6	7	8	9
	---	0V	---	Schirm	---	A	+5V	B	R
RS422 / EIA-422A	1	2	3	4	5	6	7	8	9
	A-	0V	B-	Schirm	R-	A	+5V	B	R

Technische Daten Positionsanzeige

Lieferumfang
