  3. Digitale 1 Achsen Positionsanzeige Universal Westec WPA M503 mit Magnetband und Sensor
Art-Nr.234230503
MarkeWestec

Digitale 1 Achsen Positionsanzeige Universal Westec WPA M503 mit Magnetband und Sensor

Westec
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



  • Einfachste Montage und auch ideal geeignet für große bis sehr große Messlängen
  • Erheblich bessere Ables- und Bedienbarkeit gegenüber Anbaumessschiebern
  • Wesentlich sicherer - günstiger - genauer - unempfindlicher als Anbaumessschieber
  • Stromeinsparung durch "echten" Ein-Aus-Schalter im Gegensatz zu Anbaumessschiebern

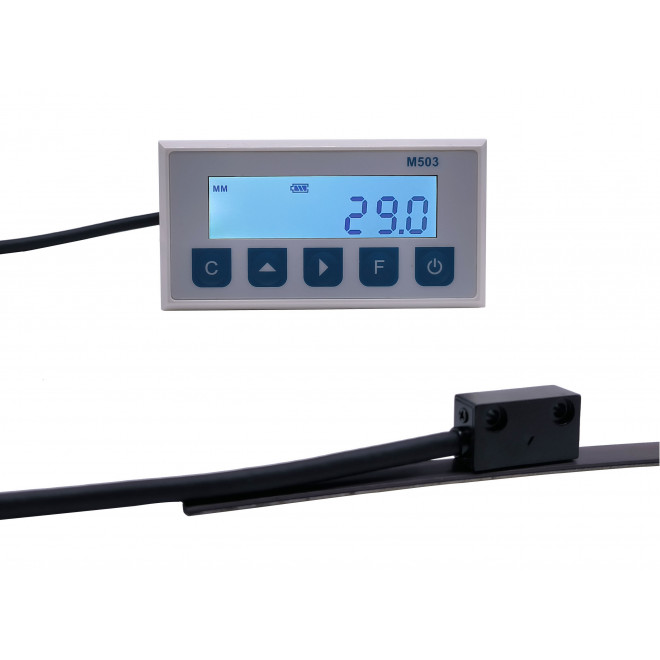

WPA M503 DIGITALANZEIGE MIT MAGNETBAND-LESEKOPF UND MAGNETBAND WMT10

  • Für Metall- Holzbearbeitungsmaschinen etc. und andere, unzählige Anwendungen
  • Sowohl Längenmessungen als auch Winkelmessungen möglich
  • Ideal für große Messlängen - Anzeigebereich von -999999 mm bis + 999999 mm
  • Einfachste Montage des Magnetbands
  • Das Gehäuse ermöglicht den Einbau in externe Gehäuse, Halterungen, Schaltschranktüren etc.
  • 2 Versionen für Batterie - oder Netzbetrieb zur Auswahl
  • Grosse, klare LCD-Anzeige - Hintergrundbeleuchtung zuschaltbar
  • Unkomplizierte Bedienung
  • Wertanzeige umschaltbar mm / Inch
  • Edelstahlschutzband für Magnetband WMT ebenfalls im Lieferumfang
  • Magnetband Typ WMT10 auch später nachkaufbar



Funktionen Positionsanzeige

  • EIN - AUS - SCHALTER
    • Kein versteckter Stromverbrauch, Gerät ist über den Schalter nach Ausschalten komplett stromlos
  • MESSWERTSPEICHER
    • Vor Ausschalten des Gerätes kann der aktuelle Messwert gesichert werden
    • Nach Einschalten des Gerätes kann der zuvor gespeicherte Messwert wieder abgerufen werden
  • ACHSE NULLEN
    • An jeder beliebigen Position
  • WERTVORGABE
    • Wertvorgabe bzw. Referenzwertvorgabe im absoluten und relativen Modus
  • MESSRICHTUNG
    • Einstellung der Messrichtung, in welche positiv oder negativ gemessen wird
  • MESSFUNKTION
    • Auswahl der Messfunktion Längenmessung oder Winkelmessung
  • MESSWERT MM / INCH
    • Auswahl der Messwertanzeige in Millimetern oder Inch
  • AUFLÖSUNG MESSWERT
    • Auswahl der der Anzeige der Messwertauflösung 0,01 mm - 0,1 mm - 1 mm
  • SELBSTKALIBRIERUNG
    • Anpassung an die Messsituation bei erster Inbetriebnahme
  • FEHLERKOMPENSATION
    • Automatisch oder individuelle Einstellungen
  • HINTERGRUNDBELEUCHTUNG
    • Zu - und abschaltbare Hintergrundbeleuchtung mit Stromsparmodus



Magnetband - Sensor WMR503

  • Ideal bei beengten und schwierigen Montageverhältnissen
  • Im Gegensatz zu Anbaumessschiebern in tatsächlich allen Positionen montierbar
  • Wesentlich einfachere Montage als bei Anbaumessschiebern
  • Gegenüber Anbaumessschiebern absolut unempfindlich gegen Staub - Schmutz - Flüssigkeiten



  • Präziser Lesekopf für den täglichen Einsatz
  • In jeder beliebigen Position montier- und einsetzbar
  • Erheblich toleranter gegenüber Montagetoleranzen als andere Messwertgeber
  • Mit Schutzart IP65 ist er voll geschützt gegen Wasser, Kühlflüssigkeiten, Ölen, Staub, etc.
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Verpolungssicherer Anschluss, geringe Stromaufnahme



VERLÄNGERUNG SENSORKABEL FÜR MAGNETSENSOR WMR503

  • Standardmäßig ist das WPA M503 mit einem Magnetbandsensorkabel von 1 Meter Länge ausgestattet
  • Optional sind Kabelverlängerungen von 1 - 9 Meter erhältlich (bitte oben auswählen)
  • Die Kabelerweiterung ist mit einer massiven Kabelkupplung ausgeführt
  • Das Magnetbandsensorkabel inkl. Magnetbandsesnor ist so auch vom Messgerät, z.B. für die Montage, trennbar



Magnetband WMT10

  • Das Magnetband kann auf eine beliebige Länge gekürzt werden
  • Im Gegensatz zu Anbaumessschiebern sind auch große bis sehr große Messlängen realisierbar
  • Einfache - schnelle - günstige Messlängenänderung im Gegenteil zu Anbaumessschiebern möglich
  • Gegenüber Anbaumessschiebern absolut unempfindlich gegen Staub - Schmutz - Flüssigkeiten



  • Das Magnetband kann auf ebene und plane Flächen, bspw. an einer Maschine, direkt aufgeklebt werden
  • Das Befestigen auf einer separaten Leiste, einem Profil etc. welche dann montiert wird, ist natürlich ebenso möglich
  • Ein sehr starker Industriekleber von 3M erlaubt eine dauerhafte und stabile Klebemontage
  • Das Magnetband selbst ist auf einem Edelstahlband als Träger aufgelegt, was für eine grosse Stabilität sorgt
  • Zum Schutz des Magnetbands selbst wird das ebenfalls im Lieferumfang befindliche Edelstahlschutzband verwendet
  • Dieses wird direkt auf das Magnetband geklebt, ebenfalls mit dem gleichen Klebeuntergrund von 3M



Positionsanzeige WPA M503 mit Batterie - oder Netzbetrieb

  • Version 1 M503 mit Batteriebetrieb Typ AA (Batterien nicht im Lieferumfabg enthalten
  • Version 2 M503 mit Netzbetrieb (9V - Netzteil im Lieferumfang enthalten)



Technische Daten Positionsanzeige

Anzahl Achsen 1
Anschließbare Messwertgeber Magnetband-Lesekopf M503 (integriert)
Einstellbare Auflösungen 0,01 mm | 0,1 mm | 1 mm
Wiederholgenauigkeit 0,01 mm
Displayanzeige 7 Ziffern - LCD mit Vorzeichen
Stromaufnahme 0,5 µA (ohne Hintergrundbeleuchtung)
Kabellänge Magnetband-Lesekopf 1 Meter (optionale Verlängerungen 1 - 9 Meter)
Verfahrgeschwindigkeit max. 5 m / s
Lesekopfabstand zum Magnetband max. 2,5 mm (1,5 mm empfohlen)
Gehäuse ABS
Schutzart Display IP40
Schutzart Lesekopf IP65
Abmessungen Magnetband (B x H) 10 mm x 1.5 mm
Abmessungen Magnetband-Sensor (L x B x H) 26.5 x 10 x 15 mm
Abmessungen Standard-Gehäuse aussen (L x H x T) 100 x 52 x 30 mm



Lieferumfang

  • Digitale Positionsanzeige WPA M503
  • Magnetband-Lesekopf WMR M503
  • Magnetband (Länge bitte oben auswählen)
  • Edelstahlschutzband für Magnetband
  • Befestigungsmaterial
  • Bedienungsanleitung
  • Optionale Komponenten, sofern ausgewählt
