  3. Digitale 2 Achsen Positionsanzeige Drehmaschine Westec WPA D502L
Art-Nr.234400502
MarkeWestec

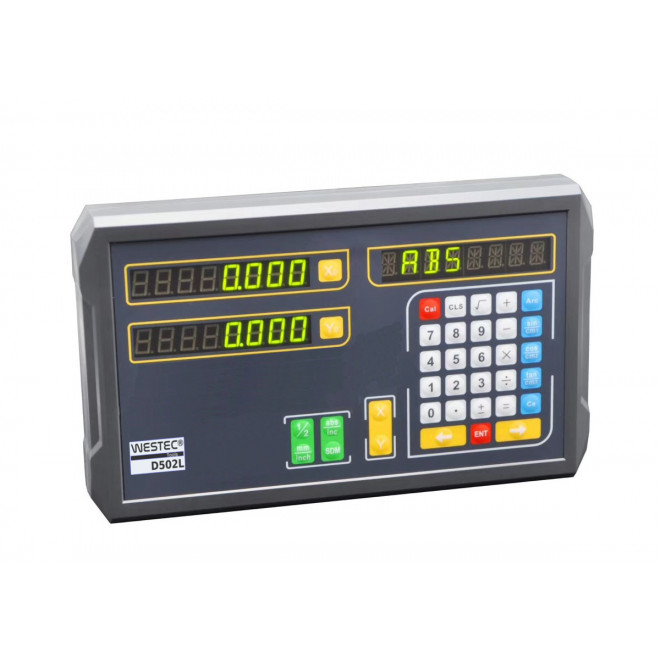

Digitale 2 Achsen Positionsanzeige Drehmaschine Westec WPA D502L

Westec
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **




D502L Multifunktions - Digitalanzeige


  • Einsetzbar für Drehmaschinen, Schleifmaschinen, Erodiermaschinen etc.
  • Spezielle Filter beim Einsatz an Schleifmaschinen
  • Nullen der Achsen
  • Soll - und Istwertvorgabe
  • Anzeige und Bearbeitung im Radius- oder Durchmessermodus
  • Auswahl von Werkstückbezugspunkten
  • Vielfältige allgemeine Funktionen
  • Spezielle Funktionen
  • Taschenrechnerfunktionen inkl. trigonometrischen Berechnungen
  • Spritzwassergeschützte, robuste Folientastatur
  • Klare, gut ablesbare LED-Displayanzeigen
  • Transparente Schutzabdeckung und Gerätehalterung / Schwenkarm sind im Lieferumfang enthalten
  • Sehr flaches Gehäuse aus gewichtssparendem ABS




Funktionsübersicht Positionsanzeige


  • Maschinenfunktion Drehen, Schleifen, Bohren, etc.
  • Auswahl der Zählrichtung
  • Lineare Fehlerkompensation
  • Nicht-Lineare Fehlerkompensation
  • Nullen der Achsen
  • Umschaltbare Wertanzeige Metrisch / Inch
  • Istwert-Koordinateneingabe
  • Sollwert-Koordinateneingabe
  • Koordinaten ABS und INC
  • Speicher für 200 Werkstückbezugspunkte
  • Power-Off Memory-Funktion
  • Sleep-Funktion
  • Messwertspeicher bei Spannungsausfall
  • Referenzpunktfunktion für Messwertgeber
  • Referenzfahrt des/der Messwertgeber-Referenzpunkte
  • Referenzfahrt für den Werkstück-Bezugspunkt
  • Radius-Durchmesseranzeige und Bearbeitung
  • Kegelmessfunktion
  • Taschenrechnerfunktion mit Wertübergabe / Übernahme der Achsen
  • Trigonometrische Berechnungen




Steckerbelegung Digitalanzeige D-SUB9


TTL 1 2 3 4 5 6 7 8 9
--- 0V --- Schirm --- A +5V B R
RS422 / EIA-422A 1 2 3 4 5 6 7 8 9
A- 0V B- Schirm R- A +5V B R




Technische Daten Positionsanzeige


Anzahl Achsen 2
Einstellbare Auflösungen 0,01 mm / 0,005 mm / 0,0025 mm / 0,002 mm / 0,001 mm / 0,0005 mm / 0,0002 mm / 0,0001 mm
Signal TTL / RS422 (EIA-422A)
Netzspannung 180 - 260 V~ / 50 Hz
Stromaufnahme 10 W
Displayanzeige LED
Gehäuse ABS
Arbeitstemperatur 0°C bis +45°C
Lagertemperatur -30°C bis +70°C
Relative Luftfeuchtigkeit 20% bis 85%
Abmessungen L x B x T 300 x 180 x 80 mm




Lieferumfang


  • 1 Digitale Multifunktions-Positionsanzeige WPA D502L
  • 1 Netzkabel
  • 1 Transparente Schutzabdeckung
  • 1 Gerätehalterung
  • Ausführliche Bedienungsanleitung
