  3. Digitale 3 Achsen Positionsanzeige Drehmaschine Set Westec WPA D503L
Art-Nr.234409503
MarkeWestec

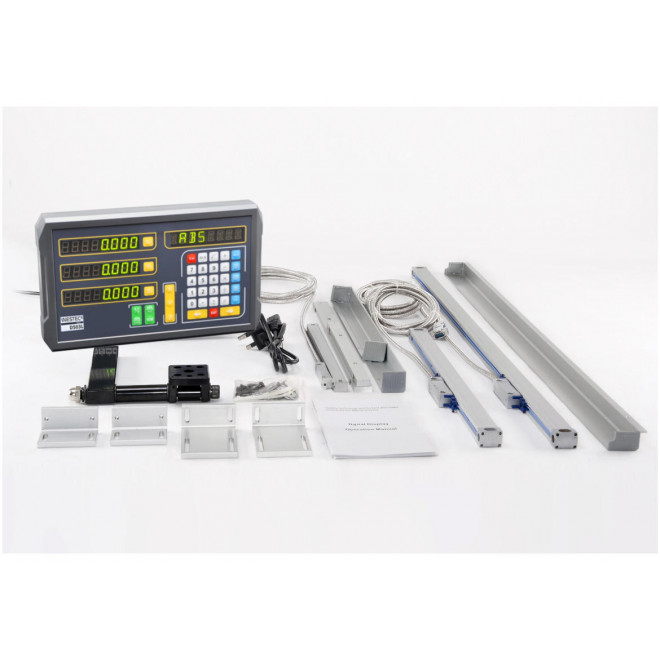

Digitale 3 Achsen Positionsanzeige Drehmaschine Set Westec WPA D503L

Westec

Inhalt des Bundle:

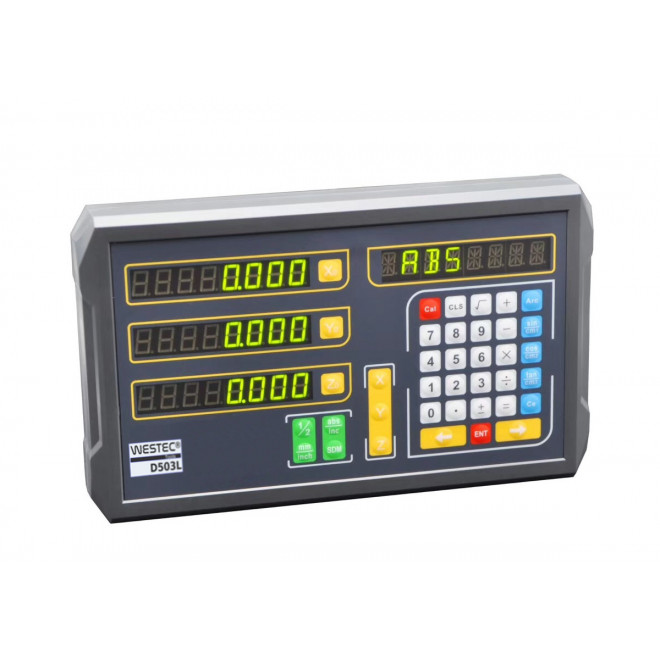

Digitale 3 Achsen Positionsanzeige Drehmaschine Westec WPA D503L
Digitale 3 Achsen Positionsanzeige Drehmaschine Westec WPA D503L
Art-Nr.234400503
Glasmaßstab Glasmessleiste Westec WGM DCST-105 Auflösung 5 µm TTL
Glasmaßstab Glasmessleiste Westec WGM DCST-105 Auflösung 5 µm TTL
Art-Nr.23410
Glasmaßstab Glasmessleiste Westec WGM DCFT-105 Auflösung 5 µm TTL
Glasmaßstab Glasmessleiste Westec WGM DCFT-105 Auflösung 5 µm TTL
Art-Nr.23416
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



D503L Multifunktions - Digitalanzeige

  • Einsetzbar für Drehmaschinen, Schleifmaschinen, Erodiermaschinen etc.
  • Spezielle Filter beim Einsatz an Schleifmaschinen
  • Nullen der Achsen
  • Soll - und Istwertvorgabe
  • Anzeige und Bearbeitung im Radius- oder Durchmessermodus
  • Summierung der Messwerte von Bettschlitten und Oberschlitten
  • Auswahl von Werkstückbezugspunkten
  • Vielfältige allgemeine Funktionen
  • Spezielle Funktionen
  • Taschenrechnerfunktionen inkl. trigonometrischen Berechnungen
  • Spritzwassergeschützte, robuste Folientastatur
  • Klare, gut ablesbare LED-Displayanzeigen
  • Transparente Schutzabdeckung und Gerätehalterung / Schwenkarm sind im Lieferumfang enthalten
  • Sehr flaches Gehäuse aus gewichtssparendem ABS



Funktionsübersicht Positionsanzeige

  • Maschinenfunktion Drehen, Schleifen, Bohren
  • Auswahl der Zählrichtung
  • Lineare Fehlerkompensation
  • Nicht-Lineare Fehlerkompensation
  • Nullen der Achsen
  • Umschaltbare Wertanzeige Metrisch / Inch
  • Istwert-Koordinateneingabe
  • Sollwert-Koordinateneingabe
  • Koordinaten ABS und INC
  • Speicher für 200 Werkstückbezugspunkte
  • Power-Off Memory-Funktion
  • Sleep-Funktion
  • Messwertspeicher bei Spannungsausfall
  • Referenzpunktfunktion für Messwertgeber
  • Referenzfahrt des/der Messwertgeber-Referenzpunkte
  • Referenzfahrt für den Werkstück-Bezugspunkt
  • Radius-Durchmesseranzeige und Bearbeitung
  • Achsensummierung Z0+Z1
  • Kegelmessfunktion
  • Taschenrechnerfunktion mit Wertübergabe / Übernahme der Achsen
  • Trigonometrische Berechnungen



Technische Daten Positionsanzeige

Anzahl Achsen 3
Einstellbare Auflösungen 0,01 mm / 0,005 mm / 0,0025 mm / 0,002 mm / 0,001 mm / 0,0005 mm / 0,0002 mm / 0,0001 mm
Signal TTL / RS422 (EIA-422A)
Netzspannung 180 - 260 V~ / 50 Hz
Stromaufnahme 10 W
Displayanzeige LED
Gehäuse ABS
Arbeitstemperatur 0°C bis +45°C
Lagertemperatur -30°C bis +70°C
Relative Luftfeuchtigkeit 20% bis 85%
Abmessungen L x B x T 300 x 180 x 80 mm



Lieferumfang

  • 1 Digitale Multifunktions-Positionsanzeige WPA D503L
  • 1 Netzkabel
  • 1 Transparente Schutzabdeckung
  • 1 Gerätehalterung
  • Ausführliche Bedienungsanleitung



    Gesamt-Lieferumfang gemäß gewählter Optionen, Set-Abbildung beispielhaft





Allgemein

  • Der Glasmaßstab WGM DCST-105 ist unser linearer Standard - Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM DCST-105 ist mit Messlängen von 50 mm bis 1100 mm verfügbar
  • Sehr robuste und stabile Konstruktion auch für größere Messlängen
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)
  • Standardlängen sind alle Längen mit dem Vielfachen von 50 mm ab 50 mm Nennmesslänge, demnach 50 mm, 100 mm, 150 mm, 200 ḿm, usw.
  • Alle anderen Längen sind Sonderlängen







Technische Daten Glasmassstab DCS-1

Leistenquerschnitt 20 x 31 mm
Lesekopfquerschnitt 21 x 18 mm
Gesamtlänge Nennmesslänge L0 + 133 mm
Lochabstand Nennmesslänge L0 + 119 mm
Auflösung 5 µm (0,005 mm)
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker D-SUB9 (optional mit 7-poligem DIN-Stecker erhältlich)
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab DCS-1

Nennmesslänge (mm) 50 60 70 80 90
Gesamtlänge (mm) 183 193 203 213 223
Nennmesslänge (mm) 100 110 120 130 140 150 160 170 180 190
Gesamtlänge (mm) 233 243 253 263 273 283 293 303 313 323
Nennmesslänge (mm) 200 210 220 230 240 250 260 270 280 290
Gesamtlänge (mm) 333 343 353 363 373 383 393 403 413 423
Nennmesslänge (mm) 300 310 320 330 340 350 360 370 380 390
Gesamtlänge (mm) 433 443 453 463 473 483 493 503 513 523
Nennmesslänge (mm) 400 410 420 430 440 450 460 470 480 490
Gesamtlänge (mm) 533 543 553 563 573 583 593 603 613 623
Nennmesslänge (mm) 500 510 520 530 540 550 560 570 580 590
Gesamtlänge (mm) 633 643 653 663 673 683 693 703 713 723
Nennmesslänge (mm) 600 610 620 630 640 650 660 670 680 690
Gesamtlänge (mm) 733 743 753 763 773 783 793 803 813 823
Nennmesslänge (mm) 700 710 720 730 740 750 760 770 780 790
Gesamtlänge (mm) 833 843 853 863 873 883 893 903 913 923
Nennmesslänge (mm) 800 810 820 830 840 850 860 870 880 890
Gesamtlänge (mm) 933 943 953 963 973 983 993 1003 1013 1023
Nennmesslänge (mm) 900 910 920 930 940 950 960 970 980 990
Gesamtlänge (mm) 1033 1043 1053 1063 1073 1083 1093 1103 1113 1123
Nennmesslänge (mm) 1000 1010 1020 1030 1040 1050 1060 1070 1080 1090
Gesamtlänge (mm) 1133 1143 1153 1163 1173 1183 1193 1203 1213 1223
Nennmesslänge (mm) 1100
Gesamtlänge (mm) 1233



Lieferumfang

  • Glasmaßstab WGM DCST-105
  • Geschlossene Schutzabdeckung
  • Standard-Montagewinkel und Halter
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung





Allgemein

  • Der Glasmaßstab WGM DCFT-105 ist ein linearer Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM DCFT-105 ist mit Messlängen von 50 mm bis 600 mm verfügbar
  • Mit einem Leistenquerschnitt von nur 18 x 23 mm ist er ideal für beengte Einbauverhältnisse geeignet
  • Der Lesekopquerschnitt beträgt nur 17 x 15 mm
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)
  • Standardlängen sind alle Längen mit dem Vielfachen von 50 mm ab 50 mm Nennmesslänge, demnach 50 mm, 100 mm, 150 mm, 200 ḿm, usw.
  • Alle anderen Längen sind Sonderlängen





Technische Daten Glasmassstab DCF-1

Leistenquerschnitt 18 x 23 mm
Lesekopfquerschnitt 17 x 15 mm
Gesamtlänge Nennmesslänge L0 + 118 mm
Lochabstand Nennmesslänge L0 + 106 mm
Auflösung 5 µm (0,005 mm)
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker D-SUB9 (optional mit 7-poligem DIN-Stecker erhältlich)
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab DCF-1

Nennmesslänge (mm) 50 60 70 80 90
Gesamtlänge (mm) 168 178 188 198 208
Nennmesslänge (mm) 100 110 120 130 140 150 160 170 180 190
Gesamtlänge (mm) 218 228 238 248 258 268 278 288 298 308
Nennmesslänge (mm) 200 210 220 230 240 250 260 270 280 290
Gesamtlänge (mm) 318 328 338 348 358 368 378 388 398 408
Nennmesslänge (mm) 300 310 320 330 340 350 360 370 380 390
Gesamtlänge (mm) 418 428 438 448 458 468 478 488 498 508
Nennmesslänge (mm) 400 410 420 430 440 450 460 470 480 490
Gesamtlänge (mm) 518 528 538 548 558 568 578 588 598 608
Nennmesslänge (mm) 500 510 520 530 540 550 560 570 580 590
Gesamtlänge (mm) 618 628 638 648 658 668 678 688 698 708
Nennmesslänge (mm) 600
Gesamtlänge (mm) 718



Lieferumfang

  • Glasmaßstab WGM DCFT-105
  • Geschlossene Schutzabdeckung
  • Standard-Montagewinkel und Halter
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung
