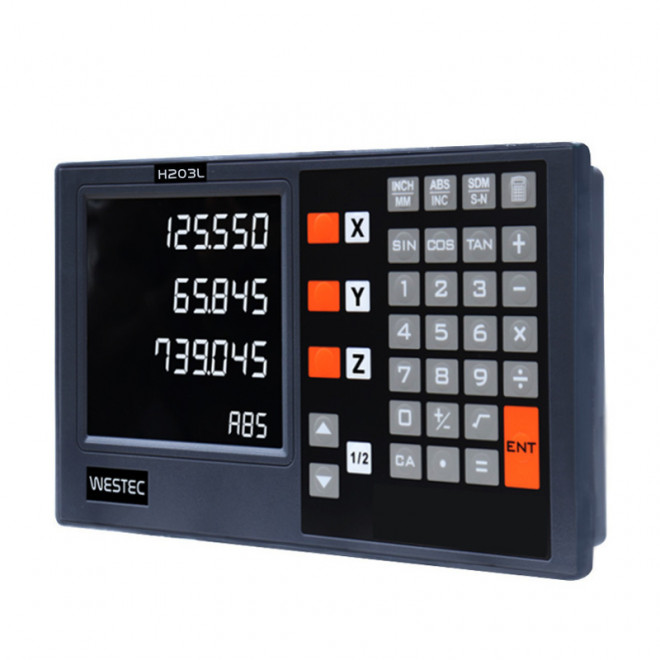

Digitale 3 Achsen Positionsanzeige Drehmaschine WT-Set Westec WPA H203L

Westec

Inhalt des Bundle:

Digitale 3 Achsen Positionsanzeige Drehmaschine Westec WPA H203L
Digitale 3 Achsen Positionsanzeige Drehmaschine Westec WPA H203L
Art-Nr.230840203
Glasmaßstab Glasmessleiste Westec WGM WTN-105 Auflösung 5 µm TTL
Glasmaßstab Glasmessleiste Westec WGM WTN-105 Auflösung 5 µm TTL
Art-Nr.23851
Glasmaßstab Glasmessleiste Westec WGM WTS-105 Auflösung 5 µm TTL
Glasmaßstab Glasmessleiste Westec WGM WTS-105 Auflösung 5 µm TTL
Art-Nr.23850
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



H203L Multifunktions - Digitalanzeige

  • Kompakte Abmessungen
  • Sehr übersichtlich gestaltete Bedienoberfläche
  • Kontrastreiches und sehr gut ablesbares LED-Display
  • Einsetzbar für Drehmaschinen, Schleifmaschinen, Erodiermaschinen etc.
  • Spezielle Filter beim Einsatz an Schleifmaschinen
  • Anschluss - Wertverarbeitung von Drehwertgebern ebenfalls möglich
  • Nullen der Achsen
  • Soll - und Istwertvorgabe
  • Anzeige und Bearbeitung im Radius- oder Durchmessermodus
  • Achsensummierung
  • Auswahl von Werkstückbezugspunkten
  • Vielfältige allgemeine Funktionen
  • Spezielle Funktionen
  • Taschenrechnerfunktionen inkl. trigonometrischen Berechnungen
  • Spritzwassergeschützte, robuste Folientastatur
  • Gerätehalterung / Schwenkarm sind im Lieferumfang enthalten
  • Flaches Gehäuse aus gewichtssparendem ABS



Funktionsübersicht Positionsanzeige

  • Maschinenfunktion Drehen, Schleifen, Bohren, etc.
  • Auswahl der Zählrichtung
  • Lineare Fehlerkompensation
  • Nullen der Achsen
  • Nullen der Achsen rückgängig
  • Umschaltbare Wertanzeige Metrisch / Inch
  • Istwert-Koordinateneingabe
  • Sollwert-Koordinateneingabe
  • Koordinaten ABS und INC
  • Speicher für 500 Werkstückbezugspunkte
  • Power-Off Memory-Funktion
  • Messwertspeicher bei Spannungsausfall
  • Mittelpunkt auffinden (Werthalbierung)
  • Radius-Durchmesseranzeige und Bearbeitung
  • Die Radius-Durchmesserfunktion ist beliebig auf jede Achse anwendbar
  • 3 Achsensummierungen möglich (X + Z0 - X + Z1 - Z0 + Z1)
  • Taschenrechnerfunktion mit Wertübergabe / Übernahme der Achsen
  • Trigonometrische Berechnungen



Technische Daten Positionsanzeige

Anzahl Achsen 3
Einstellbare Auflösungen 0,00005 / 0,0001 / 0,0002 / 0,0005 / 0,001 / 0,002 / 0,005 / 0,01 / 0,02 / 0,05 mm
Signal TTL / RS422 (EIA-422A)
Netzspannung 180 - 250 V~ / 50 Hz
Stromaufnahme 15 W
Displayanzeige LED
Gehäuse ABS
Arbeitstemperatur 0°C bis +45°C
Lagertemperatur -30°C bis +70°C
Relative Luftfeuchtigkeit 20% bis 85%
Abmessungen L x B x T 268 x 152 x 60 mm



Lieferumfang

  • 1 Digitale Multifunktions-Positionsanzeige WPA H203L
  • 1 Netzkabel
  • 1 Transparente Schutzabdeckung
  • 1 Gerätehalterung
  • Ausführliche Bedienungsanleitung

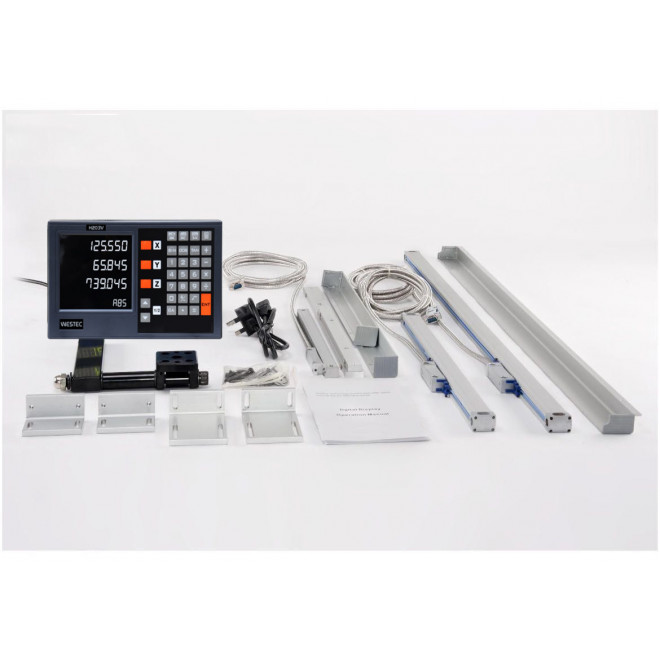

    Gesamt-Lieferumfang gemäß gewählter Optionen, Set-Abbildung beispielhaft





Allgemein

  • Der Glasmaßstab WGM WTN-105 ist unser linearer Standard - Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM WTN-105 ist mit Messlängen von 50 mm bis 1300 mm verfügbar
  • Sehr robuste und stabile Konstruktion auch für größere Messlängen
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)



Technische Daten Glasmassstab WTN-105

Leistenquerschnitt 21 x 33 mm
Lesekopfquerschnitt 21 x 18 mm
Gesamtlänge L2 Nennmesslänge L0 + 142 mm
Lochabstand L1 Nennmesslänge L0 + 124 mm
Auflösung 5 µm (0,005 mm)
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker D-SUB9 (optional mit 7-poligem DIN-Stecker erhältlich)
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab WTN-105

Nennmesslänge L0 (mm) 50 100 150 200 250 300 350 400 450 500
Gesamtlänge L2 (mm) 192 242 292 342 392 442 492 542 592 642
Nennmesslänge L0 (mm) 550 600 650 700 750 800 850 900 950 1000
Gesamtlänge L2 (mm) 692 742 792 842 892 942 992 1042 1092 1142
Nennmesslänge L0 (mm) 1100 1200 1300
Gesamtlänge L2 (mm) 1242 1342 1442

Lieferumfang

  • Glasmaßstab WGM WTN-105
  • Geschlossene Schutzabdeckung
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung





Allgemein

  • Sehr robuste und stabile Konstruktion
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM WTS-105 ist mit Messlängen von 50 mm bis 600 mm verfügbar
  • Mit einem Leistenquerschnitt von 20 x 27 mm ist der WTS-105 auch für beengtere Montageverhältnisse verwendbar
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)



Technische Daten Glasmassstab WTS-105

Leistenquerschnitt 20 x 27 mm
Lesekopfquerschnitt 21 x 18 mm
Gesamtlänge L2 Nennmesslänge L0 + 142 mm
Lochabstand L1 Nennmesslänge L0 + 124 mm
Auflösung 5 µm (0,005 mm)
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker D-SUB9 (optional mit 7-poligem DIN-Stecker erhältlich)
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab WTS-105

Nennmesslänge L0 (mm) 50 100 150 200 250 300 350 400 450
Gesamtlänge L2 (mm) 192 242 292 342 392 442 492 542 592
Nennmesslänge L0 (mm) 500 550 600
Gesamtlänge L2 (mm) 642 692 742

Lieferumfang

  • Glasmaßstab WGM WTS-105
  • Geschlossene Schutzabdeckung
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung
