  3. Digitale 4 - Achsen Positionsanzeige Relais - Schaltfunktion Set Universal Westec WPA N904V
Art-Nr.239200904
MarkeWestec

Digitale 4 - Achsen Positionsanzeige Relais - Schaltfunktion Set Universal Westec WPA N904V

Westec

Inhalt des Bundle:

Digitale 4 - Achsen Positionsanzeige Relais - Schaltfunktion Universal Westec WPA N904V
Digitale 4 - Achsen Positionsanzeige Relais - Schaltfunktion Universal Westec WPA N904V
Art-Nr.239100904
Glasmaßstab Glasmessleiste Westec WGM DCST-105 Auflösung 5 µm TTL
Glasmaßstab Glasmessleiste Westec WGM DCST-105 Auflösung 5 µm TTL
Art-Nr.23410
Glasmaßstab Glasmessleiste Westec WGM DCFT-105 Auflösung 5 µm TTL
Glasmaßstab Glasmessleiste Westec WGM DCFT-105 Auflösung 5 µm TTL
Art-Nr.23416
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



VIELFÄLTIGSTE EINSATZMÖGLICHKEITEN DURCH DIE FLEXIBLE NUTZBARKEIT DER RELAIS - SCHALTFUNKTIONEN

  • Die Einsatzmöglichkeiten der optionalen Relais - Schaltfunktion sind praktisch unbegrenzt
  • Das Schalten von angeschlossenen Aktoren ist mit den vielfältigen Funktionen schon in der Relais - Standardfunktion komfortabel einsetzbar
  • Die Steuerungshardware ist in einem separaten Anschlussgehäuse untergebracht
  • Ein geschirmtes, 2 Meter langes, Verbindungskabel verbindet N900 und das Anschlussgehäuse
  • Hierdurch ergibt sich eine flexible und komfortable Montage
  • Auch die Messwertgeber werden an das externe Gehäuse angeschlossen was bedeutet, es gibt keine störenden Kabel am N900



POSITIONSANZEIGE MIT RELAIS - STANDARDFUNKTIONEN

  • In dieser Ausführung ist bspw. eine Achsenautomatisierung schon problemlos anwendbar
  • Sie haben die Möglichkeit der Funktionsauswahl, ob bei Erreichen eines Sollwertes das Relais ein- oder ausschalten soll
  • Zusätzlich können Sie parametrieren, ob der Schaltvorgang bei >= Sollwert oder <= Sollwert ausgeführt wird
  • Bei Funktion "Ausschalten" kann der angeschlossene Aktor direkt über die Eingabemaske gestartet werden
  • Das manuelle Ein - bzw. Ausschalten der angeschlossenen Hardware ist natürlich auch hier jederzeit möglich.
  • Damit haben Sie eine sehr flexible Möglichkeit, Schaltvorgänge mit der digitalen Positionsanzeige zu steuern
  • Schaltleistung max. je Schaltausgang: 230 V~ AC - 10 A, 30 V= DC - 10 A



AUCH AUTOMATISERUNGSAUFGABEN WERDEN AN KONVENTIONELLEN MASCHINEN MÖGLICH

  • Als klassisches Beispiel soll hier die Automatiserung einer Bearbeitungsachse dienen
  • In Verbindung mit einem motorischen Tischvorschub lässt sich die Automatiserung der entsprechenden Achse sehr einfach realisieren
  • Die Koordinaten für die Sollwerte sind über den Touchscreen der Positionsanzeige schnell und komfortabel parametriert
  • Die Automatik wird gestartet und das N900 positioniert die Achse präzise zur angegebenen Zielkoordinate
  • Hierdurch wird die Effizienz der digitalen Positionsanzeige in der Bearbeitung nochmals deutlich gesteigert
  • In Verbindung mit der "Premium" - Relaisausführung sind komplexe Schaltaufgaben möglich

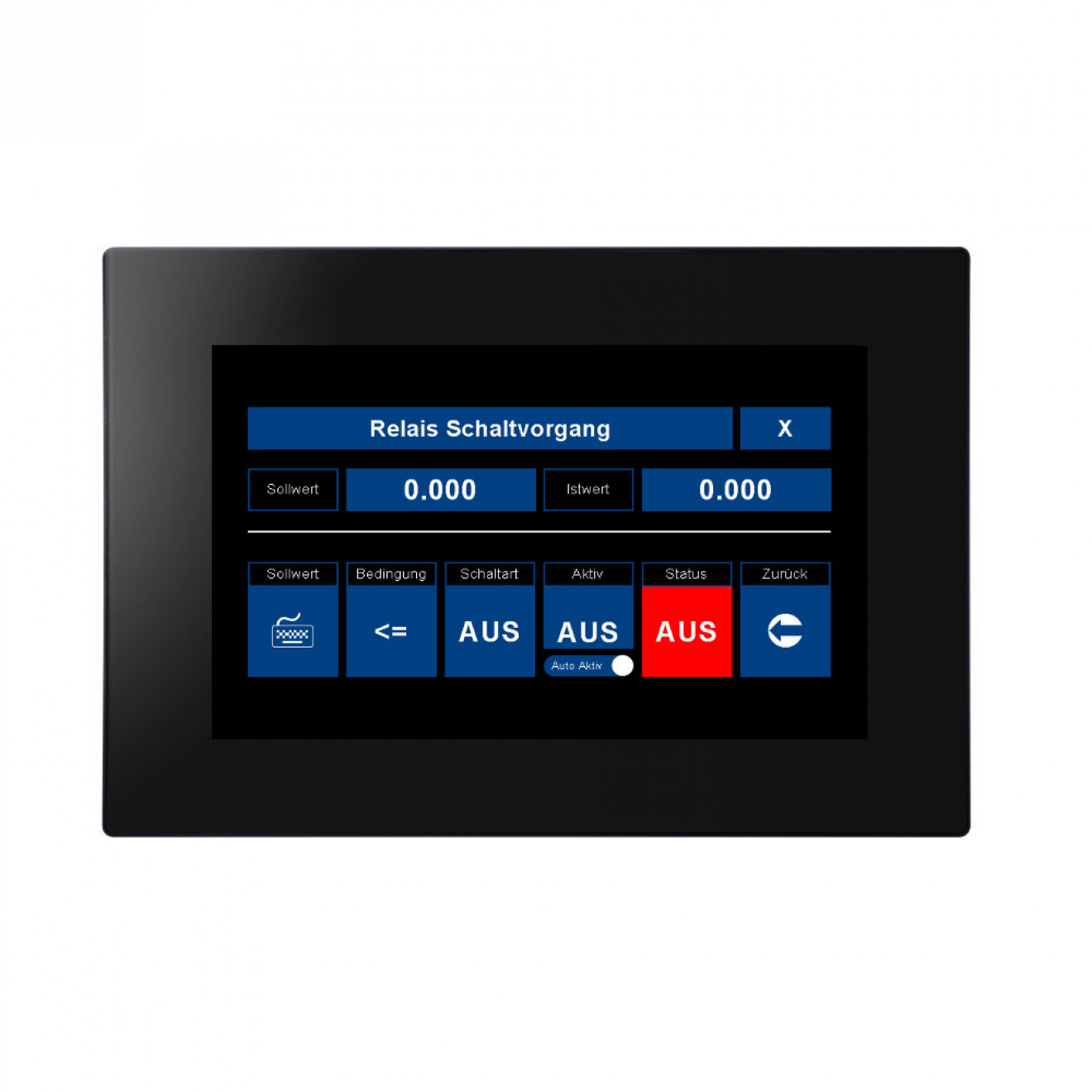

RELAIS - SONDERFUNKTION "AUTO-AKTIV"

  • In der optionalen Standard - Ausführung schaltet das Relais, je nach Modus, den angeschlossenen Aktor EIN bzw. AUS
  • Anschließend ist der Schaltvorgang beendet, die Steuerung ist im Bereitschaftsmodus für die Eingabe einer neuen Schaltfunktion
  • Die optionale "Auto-Aktiv" - Funktion führt den gewünschten Schaltvorgang wie in der Standardfunktion aus
  • Anschließend wrid der Schaltvorgang jedoch nicht beendet, die Steuerung der Positionsanzeige bleibt im aktiven Wartezustand
  • Wird der entsprechende Sollwert über- bzw. unterschritten, startet die Sequenz des auszuführenden Schaltvorgangs erneut automatisch
  • Ein manueller Start ist also nicht erforderlich, was in der Serien- Produktion bzw. Anwendung eine erhebliche Effizienssteigerung bedeutet



RELAIS - SONDERFUNKTIONEN "PREMIUM"

  • Die Ausführung der Relaissteuerung in der optionalen "Premium" - Ausführung beinhaltet die Standard - Schaltbox mit deren Funktionalität
  • Zusätzlich kommen die maximal flexiblen Funktion der freien Relaiszuordnung zu den Achsen hinzu
  • Das bedeutet, Sie können nicht nur ein vorhandenes Relais einer Achse frei zuordnen
  • In der "Premium" - Ausführung können Sie gleich mehrere oder alle vorhandenen Relais einer einzigen Achse zuordnen
  • Auch der Multifunktions - Positionsanzeige N900V können so praktisch "unbegrenzt" viele Relais einer einzigen Achse zugeordnet werden
  • So können auf der Gesamtstrecke einer Bearbeitung mehrere und unterschiedlichste Schaltvorgänge ausgeführt werden
  • In Kombination mit der optionalen "Auto-Aktiv" - Funktionalität ergibt sich eine fast unbegrenzte Variabilität und Flexibilität



DIE N900ER - SERIE: INNOVATIV - BEDIENKOMFORT - ZUKUNFTSORIENTIERT - INDIVIDUALISIERBAR

  • Die Geräte der N900er - Serie sind upgrade- sowie individualiserbar
  • Sollten Sie Sonderfunktionen benötigen, können diese optional in Ihr N900 programmiert werden
  • Ein entscheidender Faktor dabei ist, dass dieses auch später nach dem Erwerb des N900 erfolgen kann
  • Die optionalen Funktionen müssen Ihnen also nicht schon beim Kauf des Gerätes bekannt sein bzw. implementiert werden



N900V - DIGITALANZEIGEN MIT TFT - TOUCHSCREEN

  • Das TFT - Touchscreen der neuen N900-Generation bietet ein Höchstmass an Bedienkomfort, Übersichtlichkeit und Funktionalität
  • Die Auflösung und Darstellung ist bedeutend besser als bei anderen Geräten mit LCD - oder LED - Anzeige
  • Die Bedienbarkeit ist weitaus besser als bei allen Geräten mit konventionellen Tasten, Folientastaturen etc.
  • Das Display ist durch eine zusätzliche Schutzschicht im Gehäuse nochmals bestens geschützt und entsprechend unempfindlich
  • Große, kontrastreiche Ziffern, auch aus weiterer Entfernung ausgezeichnet ablesbar sind, erheblich besser als konventionelle Anzeigen
  • Auf den sehr übersichtlich gestalteten Bedienerseiten findet man sich problemlos und schnell zurecht
  • Aktuelle bzw. aktive Systemeinstellungen werden ebenfalls permanent angezeigt
  • Die Funktionen und das Layout bieten beste und intuitive Bedienbarkeit



GEHÄUSEBESONDERHEITEN

  • Die Gehäuse der N900-Serie sind auf der Rückseite mit einer universellen Gerätehaltung ausgestattet, welche eine Vielzahl von Montagemöglichkeiten bietet
  • Weiterhin bieten die N900-Geräte auch die Möglichkeit der Einbaumontage in eine bspw. Schaltschranktür, ein externes Gehäuse, etc.
  • Montagehalterungen und Dichtung zum Einbau sind optional erhältlich



Funktionen Positionsanzeige

  • ALLE WERTE UND FUNKTIONEN SIND JEWEILS FÜR JEDE ACHSE UNABHÄNGIG ANWENDBAR BZW. EINSTELLBAR
    • Bspw. kann die Durchmesserfunktion an jeder Achse eingestellt und genutzt werden, was sonst bei anderen Geräten nicht möglich ist
    • Auch die Achsen-Filterfunktion ist an jeder Achse einsetzbar
    • etc.
  • WERTVORGABEN
    • Freie Istwert - bzw. Sollwertvorgabe unabhängig jeweils für den ABS - und INC - Modus
    • 2 verschiedene Eingabemasken sind verfügbar:
      • 1. Schnelleingabefenster
      • 2. Eingabefenster mit Taschenrechnerfunktion
  • ACHSEN NULLEN
    • Nullen der Achse an jeder beliebigen Position unabhängig und separat für den ABS - und INC - Modus
  • ACHSEN NULLEN RÜCKGÄNGIG
    • Rückholen des Achsenwertes bei versehentlichem Nullen der Achse separat für den ABS - und INC - Modus
  • ACHSENEINGABEWERT REPRODUZIEREN
    • Diese Funktion erlaubt den sofortigen Abruf des zuletzt eingegebenen Ist- Sollwertes der entsprechenden Achse
    • Der Wert wird umgehend ohne weitere Eingaben in die Achse transferiert
  • KOORDINATENWERT NORMAL (LINEARE VERFAHRWEGE UND RADIUSBEARBEITUNG)
    • Bildet die tatsächlichen, physikalischen Werte des Verfahrwegs der Achsen ab
    • Normaler Modus bei allen linearen Bearbeitungen und auch bei Bearbeitung im Radius-Modus
  • KOORDINATENWERT DOPPELT (DURCHMESSERFUNKTION)
    • Spezieller Messmodus zur Bearbeitung bzw. Messung von Rotationskörpern in der X-Achse (Durchmesser)
    • Einsetzbar z.B. an Drehmaschinen, Schleifmaschinen etc. zur direkten und korrekten Visualisierung der Materialabnahme bei Zustellung in der X-Achse
    • Da bei Rotationskörpern bei Zustellung in der X-Achse die 2-fache Materialabnahme auf den Durchmesser erfolgt, wird mit dieser Funktion der korrekte,
      physikalische Durchmesser des Werkstücks angezeigt
  • KOORDINATENWERT WERTHALBIERUNG (MITTELPUNKT AUFFINDEN)
    • Funktion zur Werthalbierung zwischen 2 Messpunkten
    • Ideal einsetzbar z.B. zum Auffinden eines (Werkstück) - Mittelpunktes
  • KOORDINATENWERT ABSOLUT UND INKREMENTAL (ABS - INC - MODUS)
    • Professionelle Funktion unter Verwendung von absoluten und relativen Messwertkoordinaten
    • ECHTER ABS-INC-MODUS, im ABS Modus ändert dieser den INC - Wert nicht, im INC Modus ändert dieser auch den ABS - Wert
    • INC - Wert bleibt nach Rückkehr zum ABS - Modus erhalten und ist bei wiederholten Aufruf wieder verfügbar
    • Alle Funktionen auch separat auf den INC - Modus anwendbar
    • Ideal einsetzbar z.B. zur Werkstückbearbeitung unter Heranziehung von absoluten und relativen Werkstückpositionen
  • ANZEIGEFILTER (AUSBLENDEN DER 1/1000 DEZIMALSTELLE)
    • Die 3. Nachkommastelle kann bei Einsatz dieser Funktion ausgeblendet werden
  • ACHSENSUMMIERUNG (FRÄSMASCHINENFUNKTION)
    • Der Modus Achsensummierung erlaubt die Addition der beiden Z-Achsen Pinolenhub und Fräskopfverstellung
    • Hierbei werden die Achsen nach den tatsächlich physikalischen Bewegungsrichtungen verrechnet
    • Die Achsensummierung kann wahlweise aktiviert oder deaktiviert werden
  • ACHSENSUMMIERUNG (DREHMASCHINENFUNKTION)
    • Der Modus Achsensummierung erlaubt die Addition der Achsen 2 und 3
    • Bei z.B. Drehmaschinen wird die Achse Z0 (Oberschlitten) und die Achse Z1 (Bettschlitten) summiert
    • Hierbei werden die Achsen nach den tatsächlich physikalischen Bewegungsrichtungen verrechnet
    • Die Achsensummierung kann wahlweise aktiviert oder deaktiviert werden
  • MESSRICHTUNG
    • Änderung der Messrichtung in der Messwertgenerierung
    • Der Messwertgeber kann sowohl beim Verfahren der Achse nach Links positiv/negativ oder nach Rechts positiv/negativ den Messwert bilden
    • Die Richtung für das Inkrementieren bzw. Dekremetieren des Messwertes in der Achse ist also frei wählbar
  • WERTVORGABE (ISTWERT/SOLLWERT)
    • Das 1. Eingabefenster zur Wertvorgabe dient der Schnelleingabe ohne Berechnungen
    • Bei Aufrufen der Funktion wird der Achsenwert automatisch in den Rechner übernommen
    • Nach Fertigstellung der Berechnung wird der neue Achsenwert direkt in die Achse transferiert
    • Bei ungewollter Eingabe bzw. Berechnung kann die Wertübernahme abgebrochen werden
  • TASCHENRECHNERFUNKTION
    • Das 2. Eingabefenster besitzt gegenüber der Schnelleingabe auch eine Taschenrechnerfunktion
    • Bei Aufrufen der Funktion wird der Achsenwert automatsich in den Rechner übernommen
    • Nach Fertigstellung der Berechnung wird der neue Achsenwert direkt in die Achse transferiert
    • Bei ungewollter Eingabe bzw. Berechnung kann die Wertübernahme abgebrochen werden
  • MESSWERTSPEICHER
    • Nach Ausschalten des Gerätes oder bei Spannungsausfall bleiben die Messwerte im Speicher erhalten
    • Sowohl die absoluten (ABS) als auch die inkrementalen (INC) Messwerte werden gespeichert und sind nach Einschalten des Gerätes wieder sofort verfügbar
  • WERKZEUGSPEICHER
    • Sehr leicht und intuitiv bedienbarer Werkzeugspeicher
    • Schnelle Parametrierung und Permanentspreicher
    • Die Werkzeugnummer wird auch während der Bearbeitung in der Haupt-Arbeitsmaske visualisiert
  • LOCHKREISBEARBEITUNG
    • Die Lochkreisbearbeitung erlaubt eine sehr komfortable Bedienung und Bearbeitung
    • Im Gegensatz zu herkömmlichen Positionsanzeigen wird der Sollwert und der Istwert angezeigt
    • So können Sie sehr komfortabel jede einzelne Koordinate anfahren
    • Neben den herkömmlichen Daten zur Lochkreisberechnung kann auch ein beliebiger Anfangswinkel angegeben werden
    • Somit sind Lochkreisbearbeitungen unter jedem beliebigen Winkel möglich
  • LOCHREIHENBEARBEITUNG
    • Die Lochreihenbearbeitung erlaubt eine sehr komfortable Bedienung und Bearbeitung
    • Im Gegensatz zu herkömmlichen Positionsanzeigen wird der Sollwert und der Istwert angezeigt
    • So können Sie sehr komfortabel jede einzelne Koordinate anfahren
    • Unterschiedliche Bearbeitungsmodi sind möglich
    • So ist die Berechnung von unbekannten Teilungen bei bekannter Gesamtlänge und Anzahl der Bohrungen möglich
    • Ebenfalls kann die Berechnung von bekannten Teilungen auf die unbekannte Gesamtlänge erfolgen
    • Neben diesen Modi zur Lochreihenberechnung kann auch ein beliebiger Anfangswinkel angegeben werden
    • Somit sind Lochreihenbearbeitungen unter jedem beliebigen Winkel möglich



Technische Daten Positionsanzeige

Anzahl Achsen 4
Anschließbare Messwertgeber lineare Messwertgeber
Auflösungen 0,5 µm | 1 µm | 2 µm | 5 µm | 10 µm | 20 µm
Signal TTL (RS422 / EIA-422A - Messwertgeber ebenfalls verwendbar)
Anschluss Messwertgeber D-SUB9
Netzspannung 5 V (230 VAC ~ 50 Hz über externes Netzteil)
Stromaufnahme 5 W
Bildschirmtyp Touch Display
Helligkeit 300 nit
Hintergrundbeleuchtung LED
Gehäuse ABS
Arbeitstemperatur - 20°C bis +70°C
Relative Luftfeuchtigkeit 20% bis 85%
Abmessungen 7" - Touch Display (L x H x T) 220 x 150 x 30 mm | Bildschirmdiagonale 178 mm

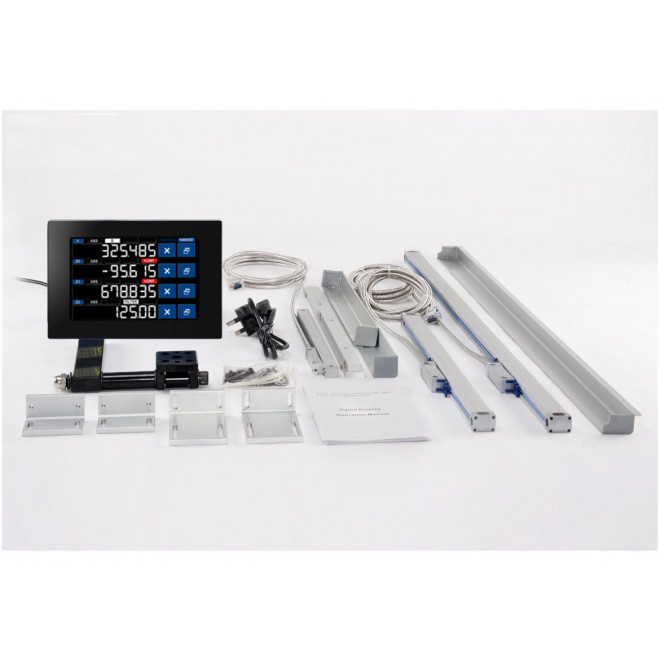

Lieferumfang

  • Digitale Multifunktions-Positionsanzeige WPA N904V
  • Rückseitige Gerätemontagevorrichtung
  • Netzteil
  • Ausführliche Bedienungsanleitung



    Gesamt-Lieferumfang gemäß gewählter Optionen, Set-Abbildung beispielhaft





Allgemein

  • Der Glasmaßstab WGM DCST-105 ist unser linearer Standard - Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM DCST-105 ist mit Messlängen von 50 mm bis 1100 mm verfügbar
  • Sehr robuste und stabile Konstruktion auch für größere Messlängen
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)
  • Standardlängen sind alle Längen mit dem Vielfachen von 50 mm ab 50 mm Nennmesslänge, demnach 50 mm, 100 mm, 150 mm, 200 ḿm, usw.
  • Alle anderen Längen sind Sonderlängen







Technische Daten Glasmassstab DCS-1

Leistenquerschnitt 20 x 31 mm
Lesekopfquerschnitt 21 x 18 mm
Gesamtlänge Nennmesslänge L0 + 133 mm
Lochabstand Nennmesslänge L0 + 119 mm
Auflösung 5 µm (0,005 mm)
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker DIN 7 - polig M16 / Adapter D-SUB9 optional
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab DCS-1

Nennmesslänge (mm) 50 60 70 80 90
Gesamtlänge (mm) 183 193 203 213 223
Nennmesslänge (mm) 100 110 120 130 140 150 160 170 180 190
Gesamtlänge (mm) 233 243 253 263 273 283 293 303 313 323
Nennmesslänge (mm) 200 210 220 230 240 250 260 270 280 290
Gesamtlänge (mm) 333 343 353 363 373 383 393 403 413 423
Nennmesslänge (mm) 300 310 320 330 340 350 360 370 380 390
Gesamtlänge (mm) 433 443 453 463 473 483 493 503 513 523
Nennmesslänge (mm) 400 410 420 430 440 450 460 470 480 490
Gesamtlänge (mm) 533 543 553 563 573 583 593 603 613 623
Nennmesslänge (mm) 500 510 520 530 540 550 560 570 580 590
Gesamtlänge (mm) 633 643 653 663 673 683 693 703 713 723
Nennmesslänge (mm) 600 610 620 630 640 650 660 670 680 690
Gesamtlänge (mm) 733 743 753 763 773 783 793 803 813 823
Nennmesslänge (mm) 700 710 720 730 740 750 760 770 780 790
Gesamtlänge (mm) 833 843 853 863 873 883 893 903 913 923
Nennmesslänge (mm) 800 810 820 830 840 850 860 870 880 890
Gesamtlänge (mm) 933 943 953 963 973 983 993 1003 1013 1023
Nennmesslänge (mm) 900 910 920 930 940 950 960 970 980 990
Gesamtlänge (mm) 1033 1043 1053 1063 1073 1083 1093 1103 1113 1123
Nennmesslänge (mm) 1000 1010 1020 1030 1040 1050 1060 1070 1080 1090
Gesamtlänge (mm) 1133 1143 1153 1163 1173 1183 1193 1203 1213 1223
Nennmesslänge (mm) 1100
Gesamtlänge (mm) 1233



Lieferumfang

  • Glasmaßstab WGM DCST-105
  • Geschlossene Schutzabdeckung
  • Standard-Montagewinkel und Halter
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung





Allgemein

  • Der Glasmaßstab WGM DCFT-105 ist ein linearer Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM DCFT-105 ist mit Messlängen von 50 mm bis 600 mm verfügbar
  • Mit einem Leistenquerschnitt von nur 18 x 23 mm ist er ideal für beengte Einbauverhältnisse geeignet
  • Der Lesekopquerschnitt beträgt nur 17 x 15 mm
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)
  • Standardlängen sind alle Längen mit dem Vielfachen von 50 mm ab 50 mm Nennmesslänge, demnach 50 mm, 100 mm, 150 mm, 200 ḿm, usw.
  • Alle anderen Längen sind Sonderlängen





Technische Daten Glasmassstab DCF-1

Leistenquerschnitt 18 x 23 mm
Lesekopfquerschnitt 17 x 15 mm
Gesamtlänge Nennmesslänge L0 + 118 mm
Lochabstand Nennmesslänge L0 + 106 mm
Auflösung 5 µm (0,005 mm)
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker DIN 7 - polig M16 / Adapter D-SUB9 optional
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab DCF-1

Nennmesslänge (mm) 50 60 70 80 90
Gesamtlänge (mm) 168 178 188 198 208
Nennmesslänge (mm) 100 110 120 130 140 150 160 170 180 190
Gesamtlänge (mm) 218 228 238 248 258 268 278 288 298 308
Nennmesslänge (mm) 200 210 220 230 240 250 260 270 280 290
Gesamtlänge (mm) 318 328 338 348 358 368 378 388 398 408
Nennmesslänge (mm) 300 310 320 330 340 350 360 370 380 390
Gesamtlänge (mm) 418 428 438 448 458 468 478 488 498 508
Nennmesslänge (mm) 400 410 420 430 440 450 460 470 480 490
Gesamtlänge (mm) 518 528 538 548 558 568 578 588 598 608
Nennmesslänge (mm) 500 510 520 530 540 550 560 570 580 590
Gesamtlänge (mm) 618 628 638 648 658 668 678 688 698 708
Nennmesslänge (mm) 600
Gesamtlänge (mm) 718



Lieferumfang

  • Glasmaßstab WGM DCFT-105
  • Geschlossene Schutzabdeckung
  • Standard-Montagewinkel und Halter
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung
