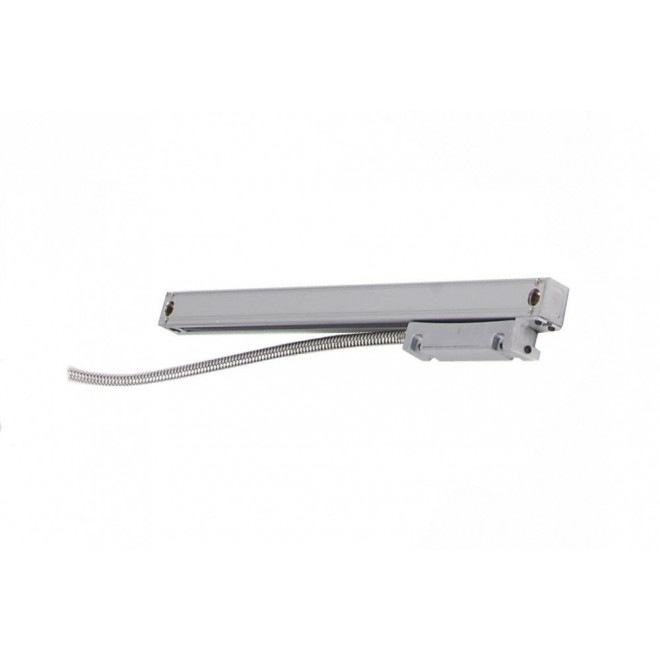

Glasmaßstab Glasmessleiste Westec WGM DCFE-105 Auflösung 5 µm EIA-422A

Westec
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



Allgemein

  • Der Glasmaßstab WGM DCFE-105 ist ein linearer Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
  • Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
  • Der WGM DCFE-105 ist mit Messlängen von 50 mm bis 600 mm verfügbar
  • Mit einem Leistenquerschnitt von nur 18 x 23 mm ist er ideal für beengte Einbauverhältnisse geeignet
  • Der Lesekopquerschnitt beträgt nur 17 x 15 mm
  • Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
  • Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
  • Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
  • Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)
  • Standardlängen sind alle Längen mit dem Vielfachen von 50 mm ab 50 mm Nennmesslänge, demnach 50 mm, 100 mm, 150 mm, 200 ḿm, usw.
  • Alle anderen Längen sind Sonderlängen



Steckerbelegung bei RS422 (EIA-422-A) - Signal

D-SUB 9 1 2 3 4 5 6 7 8 9
A- 0V B- Schirm R- A +5V B R






Technische Daten Glasmassstab DCF-1

Leistenquerschnitt 18 x 23 mm
Lesekopfquerschnitt 17 x 15 mm
Gesamtlänge Nennmesslänge L0 + 118 mm
Lochabstand Nennmesslänge L0 + 106 mm
Auflösung 5 µm (0,005 mm)
Signal RS422 (EIA-422-A)
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker D-SUB9 (optional mit 7-poligem DIN-Stecker erhältlich)
Referenzsignal Ja



Nennmesslängen und Gesamtlängen Glasmassstab DCF-1

Nennmesslänge (mm) 50 60 70 80 90
Gesamtlänge (mm) 168 178 188 198 208
Nennmesslänge (mm) 100 110 120 130 140 150 160 170 180 190
Gesamtlänge (mm) 218 228 238 248 258 268 278 288 298 308
Nennmesslänge (mm) 200 210 220 230 240 250 260 270 280 290
Gesamtlänge (mm) 318 328 338 348 358 368 378 388 398 408
Nennmesslänge (mm) 300 310 320 330 340 350 360 370 380 390
Gesamtlänge (mm) 418 428 438 448 458 468 478 488 498 508
Nennmesslänge (mm) 400 410 420 430 440 450 460 470 480 490
Gesamtlänge (mm) 518 528 538 548 558 568 578 588 598 608
Nennmesslänge (mm) 500 510 520 530 540 550 560 570 580 590
Gesamtlänge (mm) 618 628 638 648 658 668 678 688 698 708
Nennmesslänge (mm) 600
Gesamtlänge (mm) 718



Lieferumfang

  • Glasmaßstab WGM DCFE-105
  • Geschlossene Schutzabdeckung
  • Standard-Montagewinkel und Halter
  • Diverses Befestigungsmaterial
  • Bedienungsanleitung
