Art-Nr.234240500
MarkeWestec

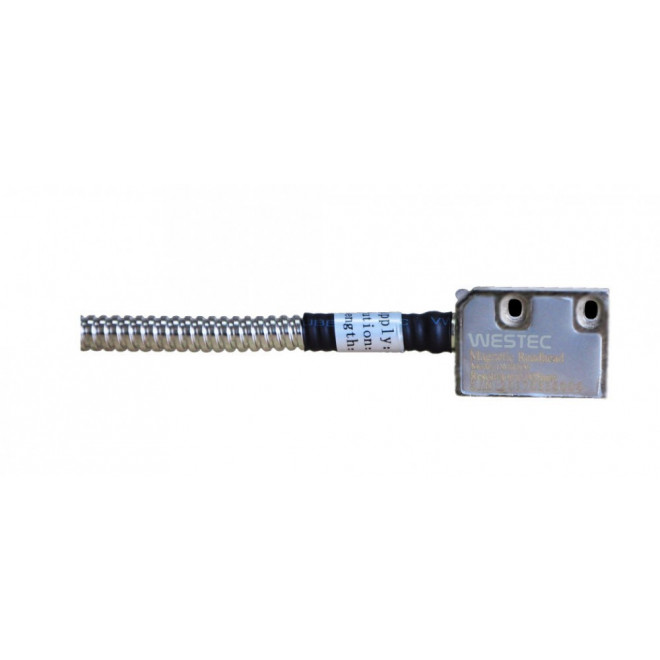

Magnetband Sensor Lesekopf Encoder Westec WMRS

Westec
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



Allgemein

  • Der Magnetband-Lesekopf WMRS ist ein Präzisions-Lesekopf für den täglichen Einsatz unter harten, industriellen Bedingungen
  • Mit Schutzart IP67 ist er voll geschützt gegen Wasser, Kühlflüssigkeiten, Ölen, Staub, etc.
  • Zusätzliche Abstreifer reinigen beim Verfahren das Magnetband
  • Präzisions-Lesekopf neuerster Technologie mit automatischer Signalverstärkung
  • Der Abstand von Lesekopf zu Magnetband kann bis zu 3 mm (!) betragen
  • Ebenso werden Winkelabweichung zur Messfläche in hohem Maße toleriert
  • Leuchtdioden signalisieren den Zustand des Encoders
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Standardmäßig mit dem Signal EIA-422-A (RS422) ausgestattet, somit auch an Geräten mit TTL-Signal einsetzbar
  • Verpolungssicherer Anschluss, geringe Stromaufnahme
  • Verfügbar mit Auflösung 5 µm (0,005 mm) oder 1 µm (0,001 mm)
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt



Steckerbelegung D-SUB9

TTL 1 2 3 4 5 6 7 8 9
--- 0V --- Schirm --- A +5V B R
RS422 / EIA-422A 1 2 3 4 5 6 7 8 9
A- 0V B- Schirm R- A +5V B R



Technische Daten

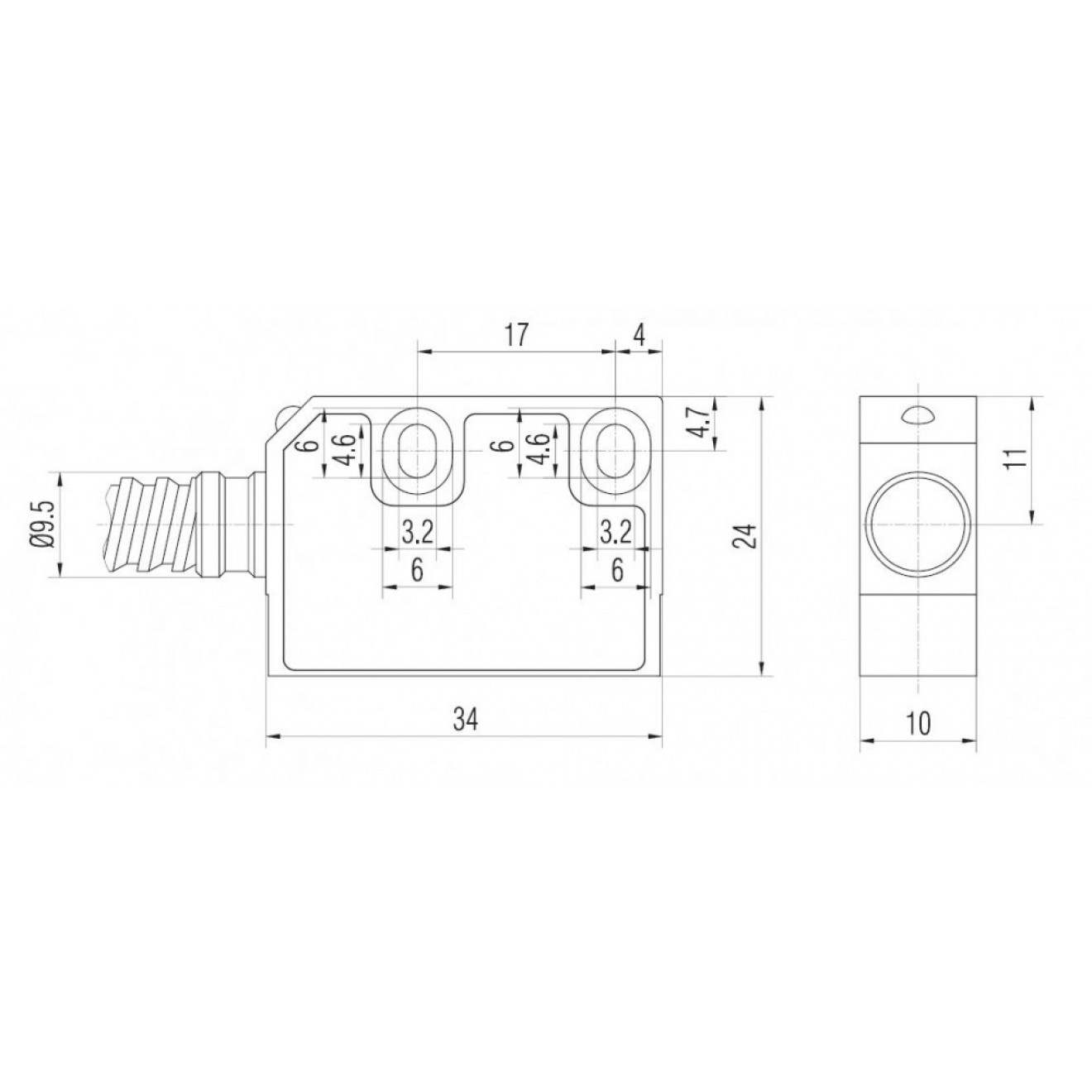

Lesekopfquerschnitt L x B x H 34 x 10 x 24 mm
Lesegeschwindigkeit max. bis 150 m/min.
Anschlussspannung 4,7 V= DC bis 7,5 V= DC
Stromaufnahme < 35 mA
Arbeitstemperatur -10°C bis +80°C
Abstand Lesekopf zu Magnetband bis zu 3 mm (!)
Auflösung bitte oben auswählen
Signal EIA-422-A (RS422) / TTL
Länge Anschlusskabel 3 Meter (optional bis zu 200 Meter möglich!)
Anschlussstecker D-SUB9
Schutzart IP67



Lieferumfang

  • Magnetband - Lesekopf WMRS
  • Montage-Set
  • Abstreifer
