Art-Nr.230605000
MarkeWestec

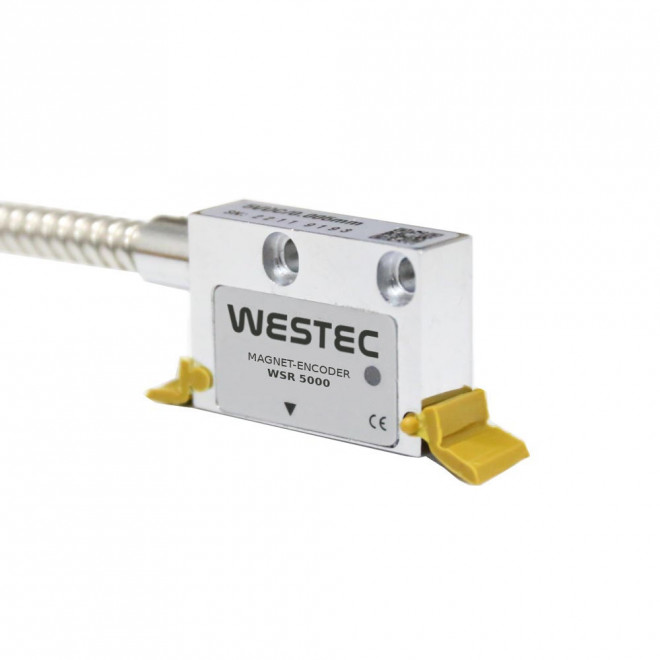

Magnetband Sensor Lesekopf Encoder Westec WSR5000

Westec
Lieferzeit ca. 7 WerktageLieferzeit ca. 7 Werktage **
Merkzettel
Anfrage



Allgemein

  • Der Magnetband-Lesekopf WSR5000 ist ein Präzisions-Lesekopf für den täglichen Einsatz unter harten, industriellen Bedingungen
  • Mit Schutzart IP67 ist er voll geschützt gegen Wasser, Kühlflüssigkeiten, Ölen, Staub, etc.
  • Zusätzliche Abstreifer reinigen beim Verfahren das Magnetband
  • Präzisions-Lesekopf neuerster Technologie mit automatischer Signalverstärkung
  • Der Abstand von Lesekopf zu Magnetband kann bis zu 4 mm betragen
  • Ebenso werden Winkelabweichung zur Messfläche in hohem Maße toleriert
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Verpolungssicherer Anschluss, geringe Stromaufnahme
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt



Steckerbelegung D-SUB9

TTL 1 2 3 4 5 6 7 8 9
--- 0V --- Schirm --- A +5V B R



Technische Daten

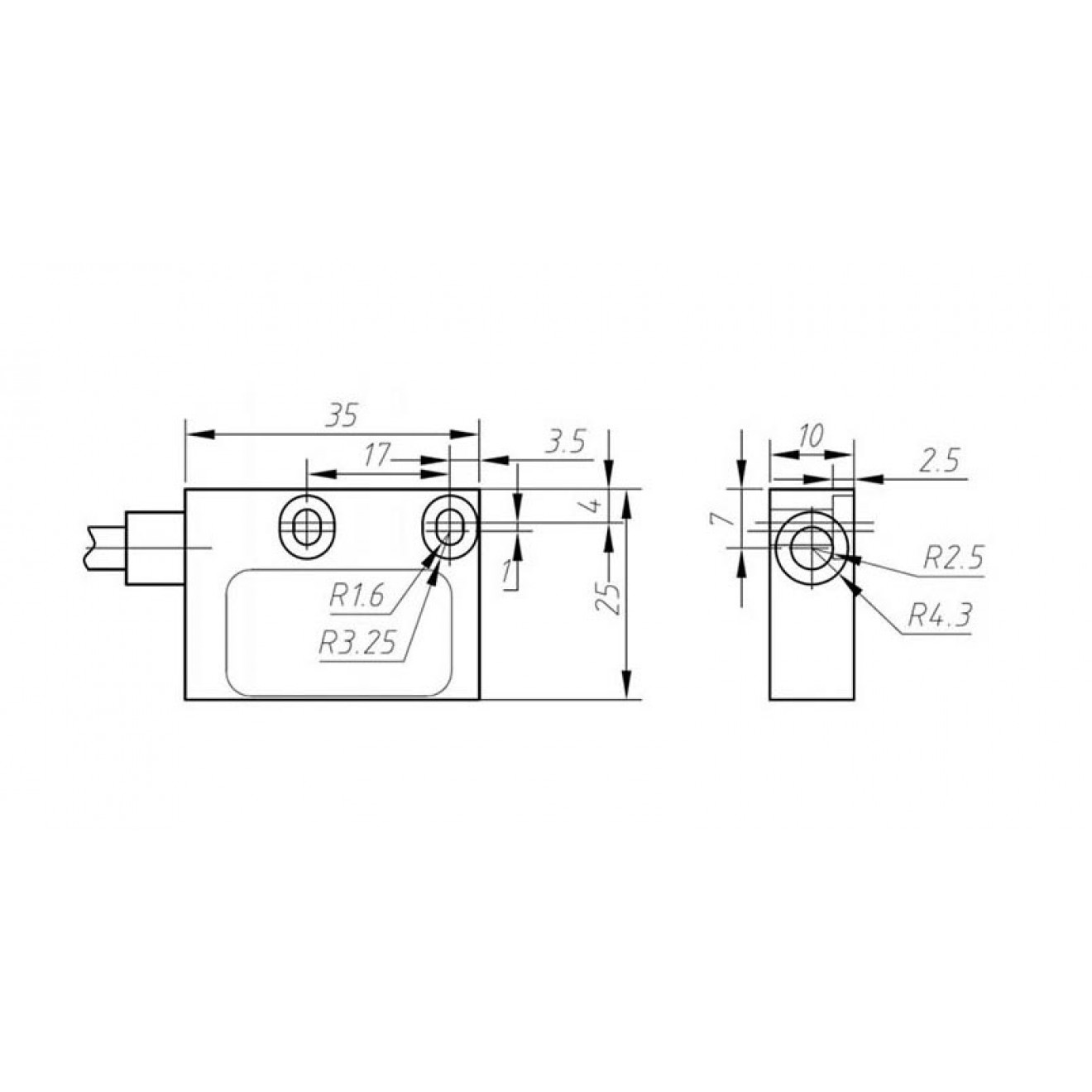

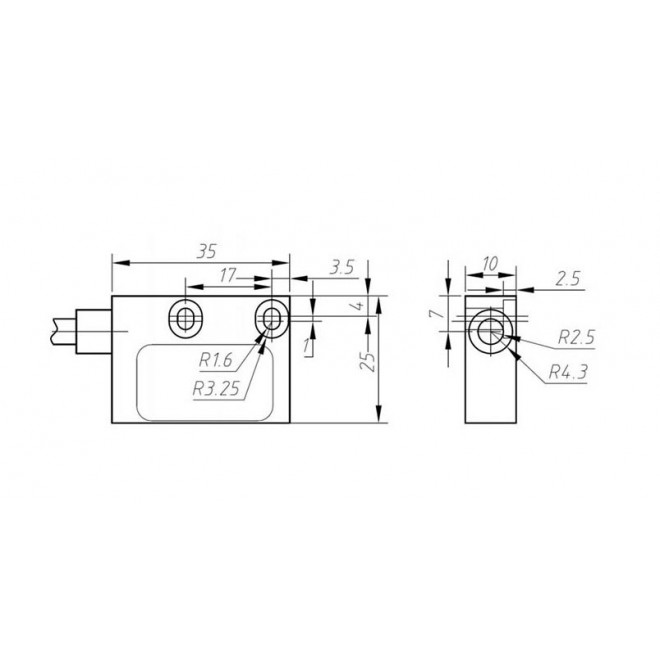

Lesekopfquerschnitt L x B x H 35 x 10 x 25 mm
Auflösung 5 µm (0,005 mm)
Lesegeschwindigkeit max. bis 20 m/s
Anschlussspannung 4,7 V= DC bis 7,5 V= DC
Stromaufnahme < 35 mA
Arbeitstemperatur -10°C bis +80°C
Abstand Lesekopf zu Magnetband 1 bis 4 mm
Auflösung bitte oben auswählen
Signal TTL
Länge Anschlusskabel 3 Meter (optional Kabelverlängerung lieferbar)
Anschlussstecker D-SUB9
Schutzart IP67



Lieferumfang

  • Magnetband - Lesekopf WSR5000

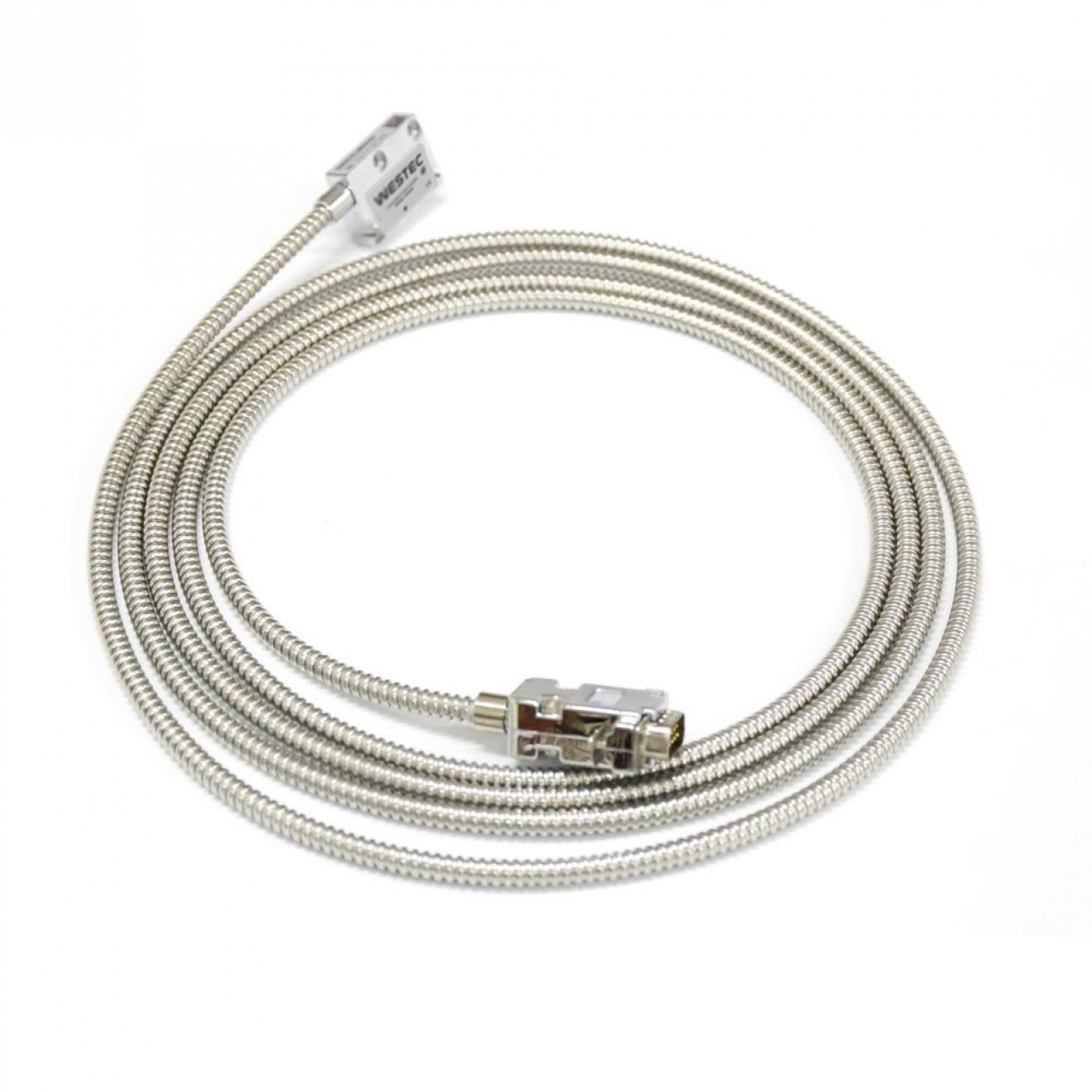

  • 3 Meter Anschlusskabel in Stahlflexummantelung
  • Abstreifer
