Glasmaßstab Glasmessleiste Westec WGM DCFT-105 Auflösung 5 µm TTL









269,00 EUR / Stück

inkl. 19% USt. zzgl. Versand

Nennmesslänge

Lieferzeit ca. 7 Werktage **

Glasmaßstab Glasmessleiste Westec WGM DCFT-105 Auflösung 5 µm TTL

Der Glasmaßstab WGM DCFT-105 ist ein linearer Präzisions - Messwertgeber zum Anschluss an z.B. unsere Multifunktions-Positionsanzeigen
Ideal für den täglichen Präszisionzeinsatz in Gewerbe und Industrie
Der WGM DCFT-105 ist mit Messlängen von 50 mm bis 600 mm verfügbar
Mit einem Leistenquerschnitt von nur 18 x 23 mm ist er ideal für beengte Einbauverhältnisse geeignet
Der Lesekopquerschnitt beträgt nur 17 x 15 mm
Die Messraum und die Optik sind mit Lippendichtungen zuverlässig gegen Staub, Schmutz, Kühlflüssigkeit etc. geschützt
Der Lesekopf wird durch 5 Präzisions-Kugellager im Gehäuse geführt
Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt
Standardmäßig werden die Glasmaßstäbe mit einem 9-poligen D-SUB9 - Anschlussstecker geliefert
Optional können die Glasmaßstäbe auch mit runden 7-poligen DIN-Steckern geliefert werden (nur TTL-Signal)
Standardlängen sind alle Längen mit dem Vielfachen von 50 mm ab 50 mm Nennmesslänge, demnach 50 mm, 100 mm, 150 mm, 200 ḿm, usw.
Alle anderen Längen sind Sonderlängen

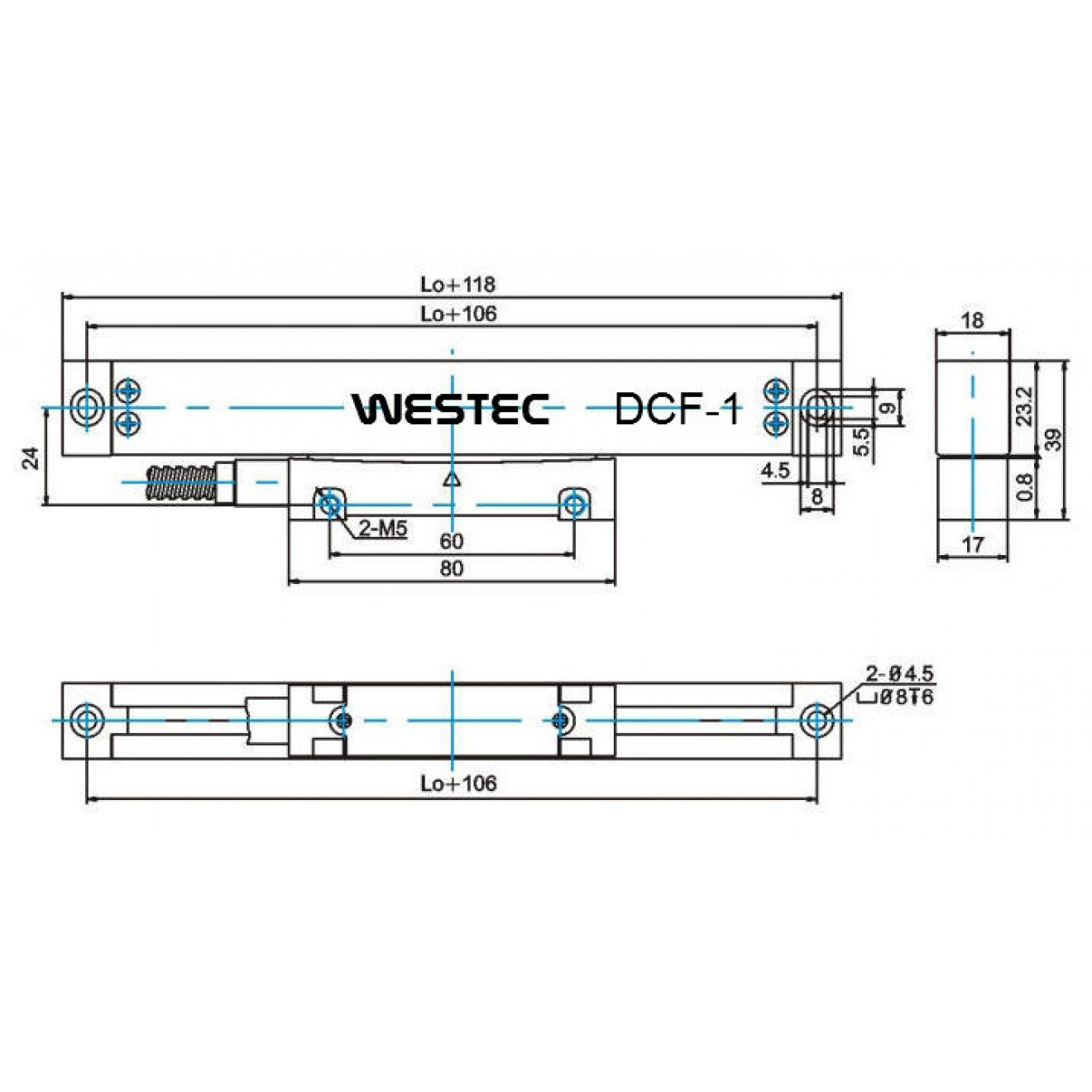

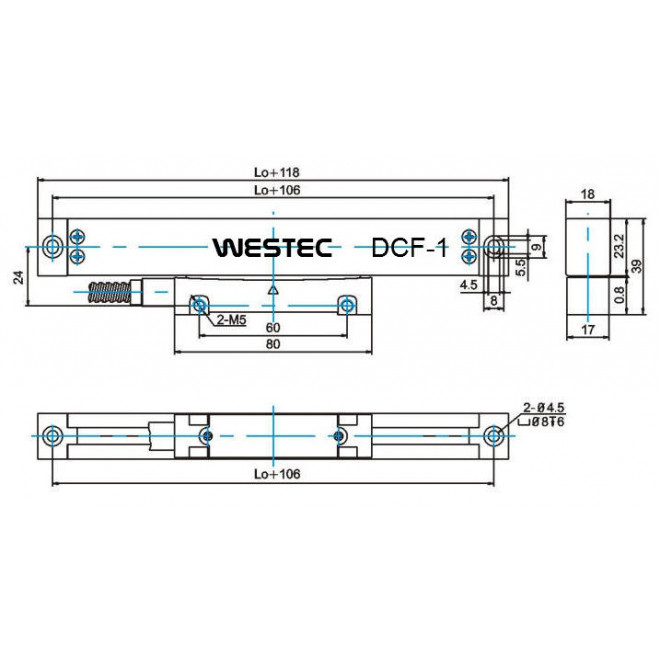

Leistenquerschnitt	18 x 23 mm
Lesekopfquerschnitt	17 x 15 mm
Gesamtlänge	Nennmesslänge L0 + 118 mm
Lochabstand	Nennmesslänge L0 + 106 mm
Auflösung	5 µm (0,005 mm)
Signal	TTL
Länge Anschlusskabel	3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker	D-SUB9 (optional mit 7-poligem DIN-Stecker erhältlich)
Referenzsignal	Ja
