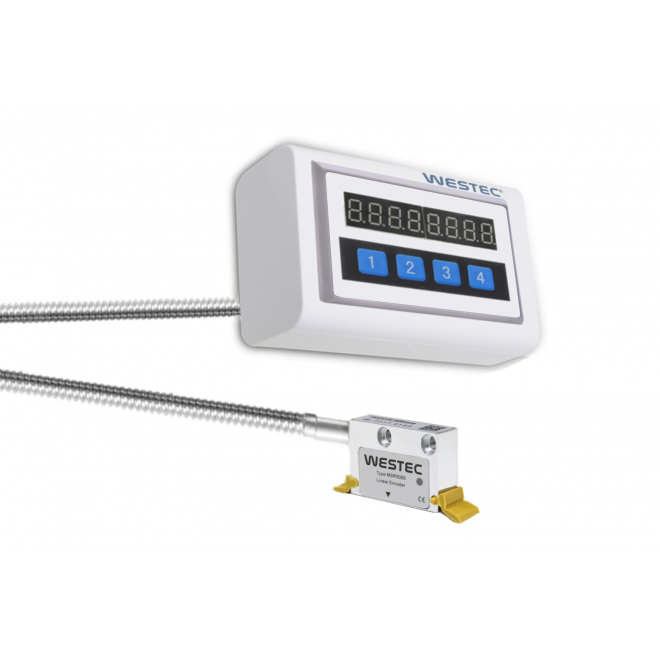

  3. Digitale 1 Achsen Positionsanzeige Universal Westec WPA E101N mit Magnetband und Sensor
Art-Nr.231302101
MarkeWestec

Digitale 1 Achsen Positionsanzeige Universal Westec WPA E101N mit Magnetband und Sensor

Westec

Inhalt des Bundle:

Digitale 1 Achsen Positionsanzeige Universal Westec WPA E101N
Digitale 1 Achsen Positionsanzeige Universal Westec WPA E101N
Art-Nr.231300101
Magnetband Sensor Lesekopf Encoder Westec WSR5000
Magnetband Sensor Lesekopf Encoder Westec WSR5000
Art-Nr.230605000
Magnetband Westec WMT5 mit Edelstahlschutzband
Magnetband Westec WMT5 mit Edelstahlschutzband
Art-Nr.234220005
Lieferzeit bitte anfragenLieferzeit bitte anfragen **
Merkzettel
Anfrage

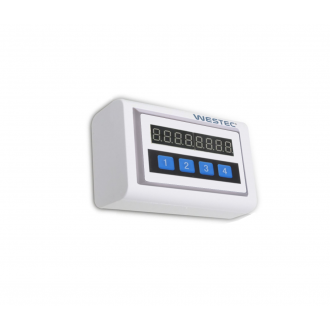

E101N Multifunktions - Digitalanzeige

  • Für Metall- Holzbearbeitungsmaschinen etc. und andere, unzählige Anwendungen
  • Universell einsetzbar und unkomplizierte Bedienung
  • Ideal für große Messlängen - Anzeigebereich von -1999999 mm bis + 1999999 mm
  • Einfachste Montage des Magnetbands
  • Spezielle Filter beim Einsatz an Schleifmaschinen
  • Nullen der Achse
  • Anzeige und Bearbeitung im Radius- oder Durchmessermodus
  • Spritzwassergeschützte, robuste Folientastatur
  • Klare, gut ablesbare LED-Displayanzeige
  • Gehäuse aus gewichtssparendem ABS mit großem, rückseitigem Haftmagneten
  • Edelstahlschutzband für Magnetband WMT ebenfalls im Lieferumfang
  • Magnetband Typ WMT5 auch später nachkaufbar



Funktionen Positionsanzeige

  • ACHSE NULLEN
    • Nullen der Achse an jeder beliebigen Position unabhängig und separat für den ABS - und INC - Modus
  • ACHSEN NULLEN RÜCKGÄNGIG
    • Rückholen des Achsenwertes bei versehentlichem Nullen der Achse separat für den ABS - und INC - Modus
  • KOORDINATENWERT NORMAL (LINEARE VERFAHRWEGE UND RADIUSBEARBEITUNG)
    • Bildet die tatsächlichen, physikalischen Werte des Verfahrwegs der Achsen ab
    • Normaler Modus bei allen linearen Bearbeitungen und auch bei Bearbeitung im Radius-Modus
  • KOORDINATENWERT DOPPELT (DURCHMESSERFUNKTION)
    • Spezieller Messmodus zur Bearbeitung bzw. Messung von Rotationskörpern in der X-Achse (Durchmesser)
    • Einsetzbar z.B. an Drehmaschinen, Schleifmaschinen etc. zur direkten und korrekten Visualisierung der Materialabnahme bei Zustellung in der X-Achse
    • Da bei Rotationskörpern bei Zustellung in der X-Achse die 2-fache Materialabnahme auf den Durchmesser erfolgt, wird mit dieser Funktion der korrekte,
      physikalische Durchmesser des Werkstücks angezeigt
  • KOORDINATENWERT WERTHALBIERUNG (MITTELPUNKT AUFFINDEN)
    • Funktion zur Werthalbierung zwischen 2 Messpunkten
    • Ideal einsetzbar z.B. zum Auffinden eines (Werkstück) - Mittelpunktes
  • KOORDINATENWERT ABSOLUT UND INKREMENTAL (ABS - INC - MODUS)
    • Professionelle Funktion unter Verwendung von absoluten und relativen Messwertkoordinaten
    • ECHTER ABS-INC-MODUS, im ABS Modus ändert dieser den INC - Wert nicht, im INC Modus ändert dieser auch den ABS - Wert
    • INC - Wert bleibt nach Rückkehr zum ABS - Modus erhalten und ist bei wiederholten Aufruf wieder verfügbar
    • Alle Funktionen auch separat auf den INC - Modus anwendbar
    • Ideal einsetzbar z.B. zur Werkstückbearbeitung unter Heranziehung von absoluten und relativen Werkstückpositionen
  • ANZEIGEFILTER (AUSBLENDEN DER 1/1000 DEZIMALSTELLE)
    • Die 3. Nachkommastelle kann bei Einsatz dieser Funktion ausgeblendet werden
  • MESSRICHTUNG
    • Änderung der Messrichtung in der Messwertgenerierung
    • Der Messwertgeber kann sowohl beim Verfahren der Achse nach Links positiv/negativ oder nach Rechts positiv/negativ den Messwert bilden
    • Die Richtung für das Inkrementieren bzw. Dekremetieren des Messwertes in der Achse ist also frei wählbar
  • MESSWERTSPEICHER
    • Nach Ausschalten des Gerätes oder bei Spannungsausfall bleiben die Messwerte im Speicher erhalten
    • Sowohl die absoluten (ABS) als auch die inkrementalen (INC) Messwerte werden gespeichert und sind nach Einschalten des Gerätes wieder sofort verfügbar

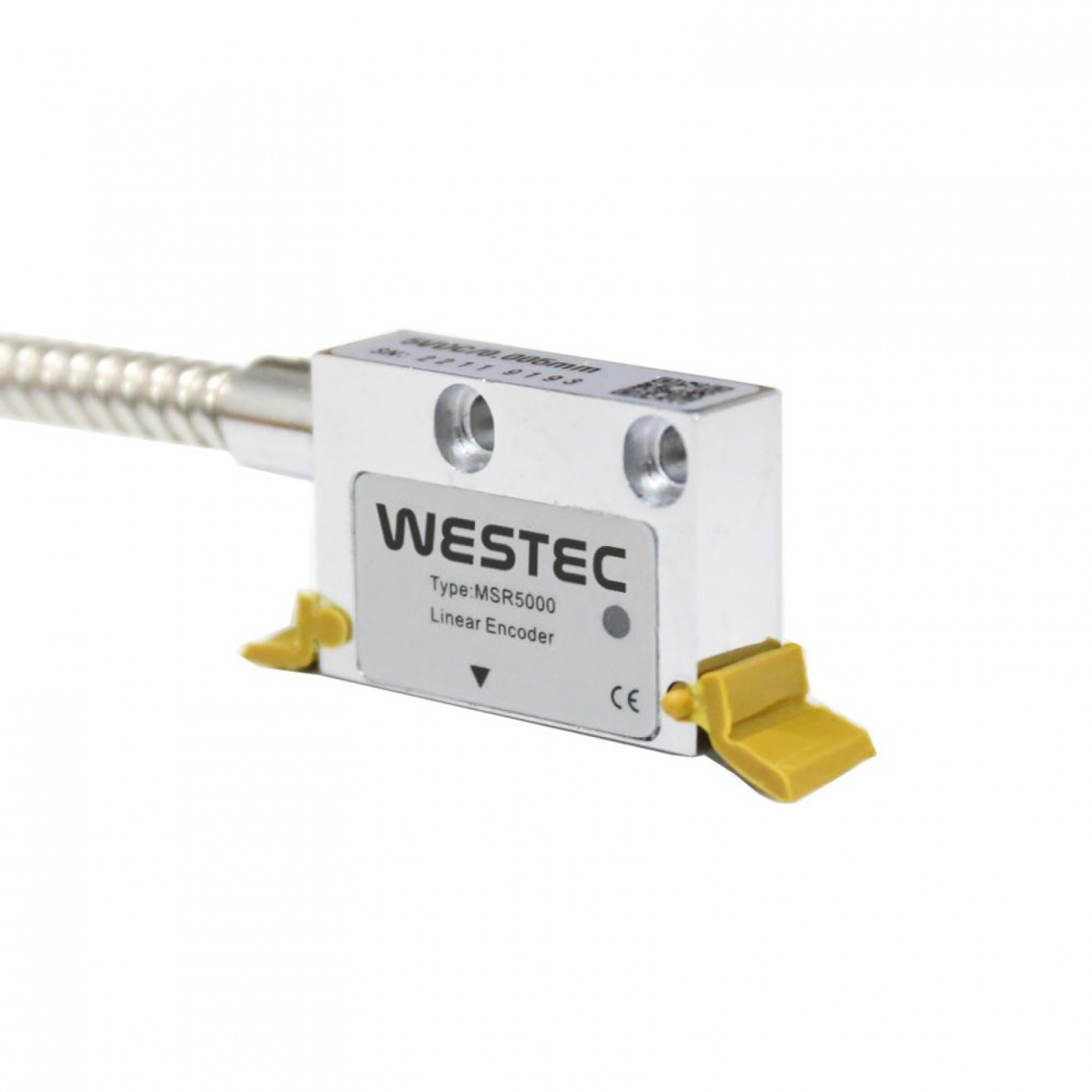

Magnetband - Sensor WSR5000

  • Der Magnetband-Lesekopf WSR5000 ist ein Präzisions-Lesekopf für den täglichen Einsatz unter harten, industriellen Bedingungen
  • Mit Schutzart IP67 ist er voll geschützt gegen Wasser, Kühlflüssigkeiten, Ölen, Staub, etc.
  • Zusätzliche Abstreifer reinigen beim Verfahren das Magnetband
  • Präzisions-Lesekopf neuerster Technologie mit automatischer Signalverstärkung
  • Der Abstand von Lesekopf zu Magnetband kann bis zu 4 mm betragen
  • Ebenso werden Winkelabweichung zur Messfläche in hohem Maße toleriert
  • Das Anschlusskabel ist gegen äußere Störeinflüsse abgeschirmt
  • Verpolungssicherer Anschluss, geringe Stromaufnahme
  • Das geschirmte Anschlusskabel ist durch eine Stahlflex-Ummantelung aus Edelstahl sicher geschützt

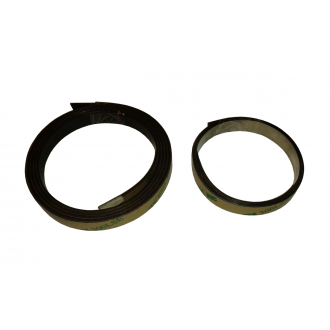

Magnetband WMT

  Das Magnetband kann an jeder beliebigen Stelle gekürzt werden
  • Das Magnetband kann auf ebene und plane Flächen, bspw. an einer Maschine, direkt aufgeklebt und beliebig gekürzt werden
  • Das Befestigen auf einer separaten Leiste, einem Profil etc. welche dann montiert wird, ist natürlich ebenso möglich
  • Ein sehr starker Industriekleber von 3M erlaubt eine dauerhafte und stabile Klebemontage
  • Das Magnetband selbst ist auf einem Edelstahlband als Träger aufgelegt, was für eine grosse Stabilität sorgt
  • Zum Schutz des Magnetbands selbst wird das ebenfalls im Lieferumfang befindliche Edelstahlschutzband verwendet
  • Dieses wird direkt auf das Magnetband geklebt, ebenfalls mit dem gleichen Klebeuntergrund von 3M

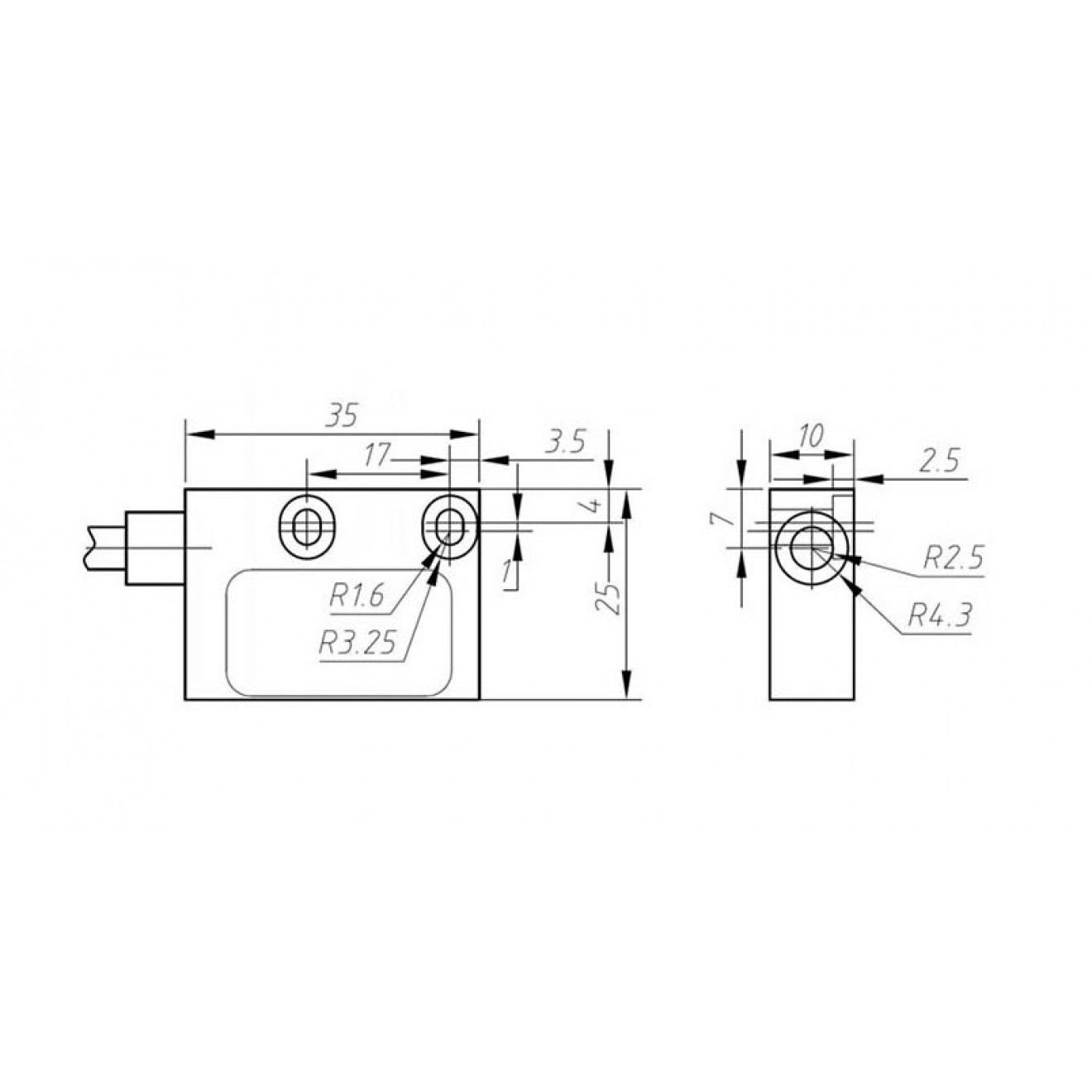

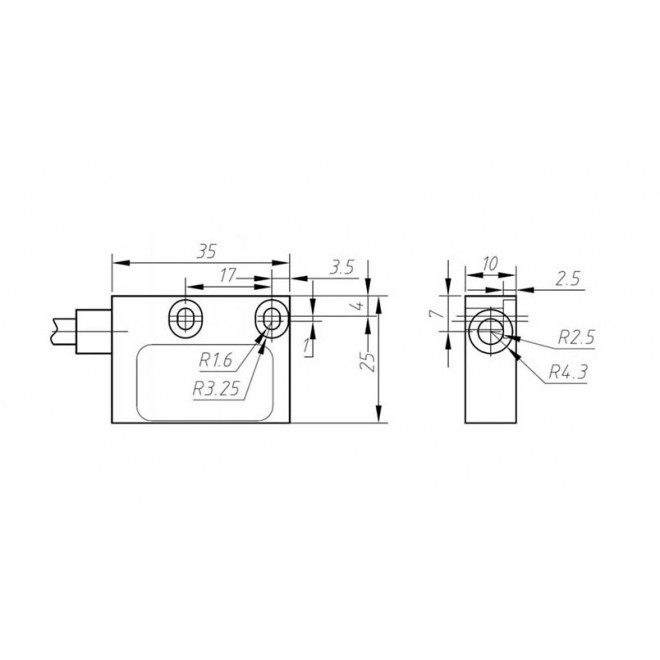

Technische Daten Magnetband - Sensor WSR5000

Lesekopfquerschnitt L x B x H 35 x 10 x 25 mm
Auflösung 5 µm (0,005 mm)
Lesegeschwindigkeit max. bis 20 m/s
Anschlussspannung 4,7 V= DC bis 7,5 V= DC
Stromaufnahme < 35 mA
Arbeitstemperatur -10°C bis +70°C
Abstand Lesekopf zu Magnetband 1 bis 4 mm
Länge Anschlusskabel 3 Meter (optional Kabelverlängerungen lieferbar)
Anschlussstecker D-SUB9
Schutzart IP67



Lieferumfang

  • 1 Digitale Multifunktions-Positionsanzeige WPA E101N
  • 1 rückseitiger Gerätehaftmagnet
  • 1 Netzteil
  • 1 Magnetband-Sensor MSR5000
  • Magnetband mit Edelstahlschutzband (Länge bitte oben auswählen)
  • Ausführliche Bedienungsanleitung
